Zusammensetzung der Produktionslinie
Unsere Produktionslinie für interne Sprühbeschichtungen ist ein voll integriertes, modulares System, das für einen nahtlosen Arbeitsablauf in zwei verschiedenen Branchen entwickelt wurde. Die Standard-Zusammensetzung der Produktionslinie umfasst:
-
Automatisches Zuführsystem: Vakuumabsaugung oder Förderbandzuführung für Möbelplatten; Roboter-Pick-and-Place für Formfaserprodukte.
-
Staubentfernungs- & Ionisierungseinheit: Entfernt Oberflächenpartikel und statische Aufladung, um eine optimale Haftung der Beschichtung zu gewährleisten.
-

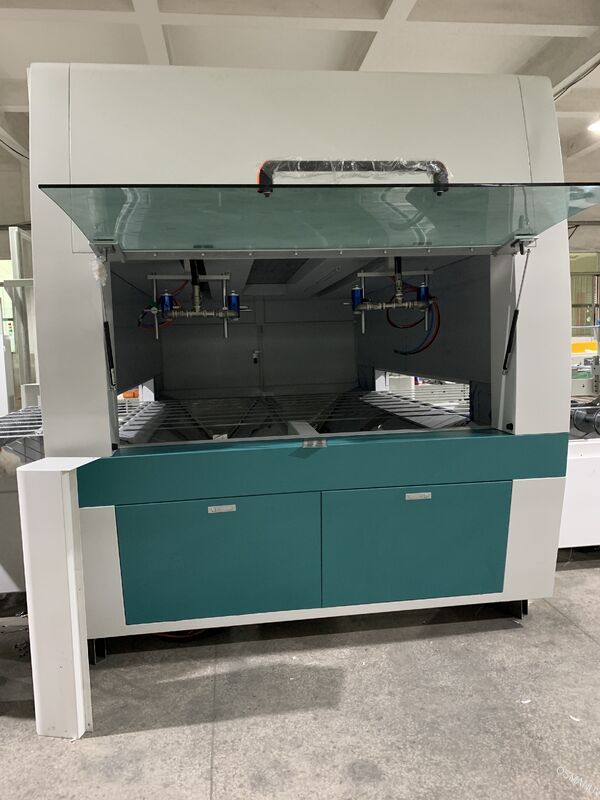

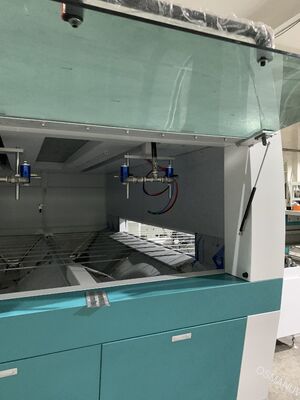

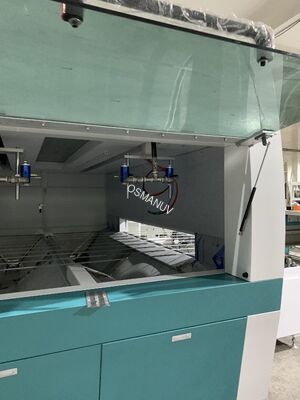

Kern-Sprühbeschichtungsstation:
-
Für Möbelplatten: Hubsprühsystem mit 2-8 Sprühköpfen für flache Oberflächen und Kanten.
-
Für Formfaserprodukte: 12-24-Stationen-Rotationssystem mit kundenspezifischen Vorrichtungen für vollständige Innenabdeckung.
-
Präzisions-Beschichtungszuführung: Pneumatische Membranpumpen mit Druckstabilisierung.
-

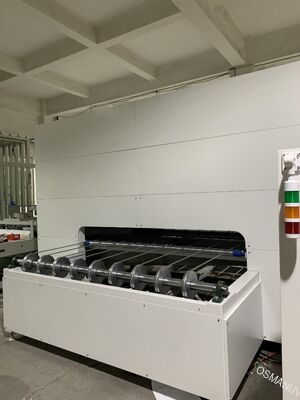

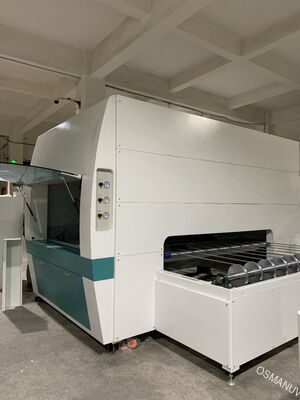

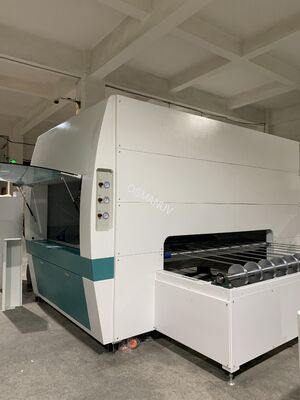

Trocknungs-/Härtungstunnel: Modulare IR- oder Konvektionstrocknung mit zonengesteuerter Temperaturregelung (Umgebungstemperatur bis 120 °C).
-
Automatisches Entladen & Stapeln: Organisierte Sammlung der fertigen Produkte.
-

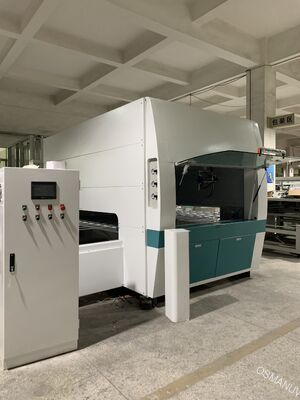

Zentrales SPS-Bedienfeld: Touchscreen-HMI mit Mitsubishi- oder Delta-Komponenten für Rezeptverwaltung und Geschwindigkeits synchronisation.
Hinweis: Die Linienkonfiguration – einschließlich der Anzahl der Stationen, der Sprühkopfanzahl und des Förderbandlayouts – ist vollständig anpassbar , um Ihren spezifischen Fabrikraum und Ihr Produktionsvolumen zu berücksichtigen.
Produktbeschreibung
Diese Produktionslinie für interne Sprühbeschichtungen ist eine hochpräzise, automatisierte Lösung, die speziell für das Aufbringen gleichmäßiger Funktionsbeschichtungen auf die Innen- und Außenflächen von Möbelplatten und Formfaserprodukten entwickelt wurde.
Für Möbelplattenanwendungen nutzt das System Hubsprühtechnologie mit mehreren Sprühköpfen, um eine gleichmäßige Abdeckung auf flachen Platten, Schranktüren und dekorativen Platten zu gewährleisten. Es verarbeitet verschiedene Substrate, darunter Massivholz, MDF, Spanplatten und Verbundwerkstoffe.

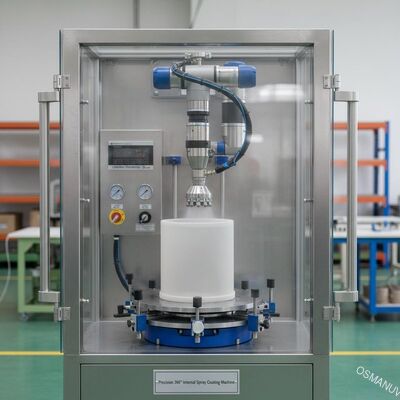

Für Formfaserverpackungen (wie umweltfreundliche Lebensmittelbehälter, Schalen und Geschirr) setzt die Maschine fortschrittliche Rotations-/Schleuderbeschichtungstechnologie ein. Jedes Produkt wird sicher auf einer kundenspezifisch entwickelten Vorrichtung gehalten, während Präzisionsdüsen die Beschichtung auftragen. Die durch das Schleudern erzeugte Zentrifugalkraft sorgt dafür, dass sich die flüssige Beschichtung gleichmäßig über alle komplexen Innengeometrien, einschließlich tiefer Ecken und Seitenwände, verteilt und eine nahtlose Barriere bildet.
Der Prozess ist ideal für das Aufbringen von wasserdichten, ölbeständigen, hochtemperaturbeständigen (über 100 °C) und oberflächenhärtenden Beschichtungen, die strenge Lebensmittelsicherheitsstandards erfüllen. Durch die Automatisierung des Auftragens garantiert die Linie ein gleichmäßiges Beschichtungsgewicht (typischerweise 5-50 Mikron), eliminiert manuelle Fehler und reduziert den Materialabfall erheblich, wobei die Beschichtungsnutzung nahezu 100 % erreicht.
Das System ist für den 24/7-Dauerbetrieb ausgelegt und vollständig anpassbar , um verschiedene Produktformen, -größen, Beschichtungsmaterialien (wasserbasiert, UV, PU) und Produktionsgeschwindigkeiten zu verarbeiten.
Technische Parameter
Anwendung
Möbel & Holzprodukte:
-
Plattenmöbel (Büro, Küche, Bad)
-
Konstruktionsböden
-
Dekorative Wandpaneele und Türen
-
Fensterrahmen und Zierleisten
Formfaser & Verpackungen:
-
Lebensmittelbehälter (Schüsseln, Teller, Schalen, Lunchboxen)
-
Einweggeschirr (Becher, Suppenbehälter)
-
Industrielle Schutzverpackungen
-
Landwirtschaftliche Schalen
Zusätzliche Materialien:
Anpassung
-
Kundenspezifisches Vorrichtungsdesign: Wir entwerfen Haltevorrichtungen, die auf die exakte Innengeometrie Ihres spezifischen Produkts (Schüssel, Schale, Schranktür) zugeschnitten sind, für eine perfekte Positionierung während der Beschichtung.
-
Sprühkopfkonfiguration: Anpassbar Anzahl und Anordnung der Sprühköpfe (2-8) basierend auf der Produktkomplexität.
-
Anzahl der Stationen: Anpassbar von Einzelstations-F&E-Einheiten bis zu Hochgeschwindigkeits-24-Stationen-Rotationssystemen.
-
Beschichtungsmethode: Anpassbar Auswahl von Hubsprühbeschichtung, Rotationsschleuderbeschichtung oder einer Kombination.
-
Kompatibilität mit Beschichtungstypen: Systeme konfiguriert für wasserbasierte, UV-härtende, PU-Lacke und umweltfreundliche Beschichtungen.
-
Kontrolle der Beschichtungsdicke: Präzise Einstellung von 5-50 Mikron mit SPS-Automatisierung.
-
Trocknungsprofil: Anpassbar mit modularen IR-, Konvektions- oder UV-Abschnitten mit zonengesteuerter Temperaturregelung.
-
Automatisierungsgrad: Von halbautomatisch bis vollautomatisch mit Roboterbeladung/-entladung.
-
Materialkonstruktion: Auswahl an kaltgewalztem Stahl mit elektrostatischem Lack oder SUS 304 Edelstahl.
Merkmal
-
Vielseitigkeit für zwei Märkte: Ein System, das sowohl für Möbelplatten als auch für Formfaserverpackungen konfiguriert ist.
-
360°-gleichmäßige Abdeckung: Schleudertechnologie sorgt für nahtlose Beschichtung auf komplexen 3D-Formen mit tiefen Vertiefungen.
-
Hochgeschwindigkeitsverarbeitung: Hubsprühsystem erreicht Geschwindigkeiten von bis zu 1500 m/Sekunde mit 5-Seiten-Beschichtung.
-
Präzision & Wiederholbarkeit: SPS-gesteuerte Systeme gewährleisten ein gleichmäßiges Beschichtungsgewicht und reduzieren Ausschussraten.
-
Reduzierung von Materialabfall: Automatisierter Auftrag minimiert Overspray; Beschichtungsnutzung bis zu 100 %.
-
Schnelle Umrüstung: Schnellwechselvorrichtungen und gespeicherte SPS-Rezepte für schnellen Produktwechsel.
-
Umweltfreundlicher Betrieb: Kompatibel mit wasserbasierten und VOC-armen Beschichtungen.
-
Umfassende Sicherheit: Übertemperaturschutz, Motorüberlastung, Not-Aus und Schutzgitter.
-
Edelstahlkonstruktion: SUS 304 für Korrosionsbeständigkeit und Einhaltung von Lebensmittelstandards.
Support und Dienstleistungen
-
Vorverkaufliche technische Beratung: Wir analysieren Ihre spezifischen Muster und Beschichtungsanforderungen, um das optimale kundenspezifisch Systemdesign vorzuschlagen.
-
Musterprüfung: Testen Sie Ihre Produkte in unserem Vorführzentrum mit Ihren bevorzugten Beschichtungen.
-
Installation & Inbetriebnahme: Vor-Ort-Einrichtung, Kalibrierung und Integration in Ihre bestehende Linie.
-
Umfassende Schulung: Praktische Schulung für Bediener und Wartungspersonal.
-
Garantie: 12 Monate Garantie auf die gesamte Maschine (1 Jahr mechanisch, 6 Monate elektrische Komponenten).
-
Fernunterstützung: 24/7 Online-Techniksupport per Telefon, E-Mail oder Videoanruf.
-
Lebenslanger Support: Lebenslange Beratung und Ersatzteilverfügbarkeit.
Verpackung und Versand
FAQ
F: Was ist der Unterschied zwischen Sprühbeschichtung und Schleuderbeschichtung für Formfaser?
A: Sprühbeschichtung verwendet Druckluft zur Zerstäubung der Beschichtung; Schleuderbeschichtung nutzt Zentrifugalkraft zur gleichmäßigen Verteilung auf komplexen Formen. Unsere Linien können kundenspezifisch mit einer der beiden Technologien basierend auf Ihren Produktanforderungen angepasst werden.
F: Kann diese Linie verschiedene Produktformen auf derselben Produktionslinie verarbeiten?
A: Ja. Der Schlüssel sind kundenspezifische Vorrichtungen. Der Wechsel zwischen Produkten beinhaltet den Austausch von Vorrichtungen und das Laden eines anderen SPS-Rezepts, was in wenigen Minuten erledigt ist.
F: Welche Arten von Beschichtungen können aufgetragen werden?
A: Das System ist kompatibel mit wasserbasierten Acrylfarben, PU-Lacken, UV-härtenden Beschichtungen, PFAS-freien Ölsperrbeschichtungen und Biopolymerfilmen. Fluidwegkomponenten können kundenspezifisch für spezifische Viskositäten angepasst werden.
F: Wie wird die Beschichtungsdicke gesteuert?
A: Die Dicke wird durch programmierbare Parameter gesteuert: Sprühdruck, Drehzahl, Förderbandgeschwindigkeit und Materialviskosität. Alle Parameter sind in der SPS für Wiederholbarkeit gespeichert (Bereich 5-50 Mikron).
F: Ist die Beschichtung lebensmittelecht für Kontakt Anwendungen?
A: Ja. Das System trägt lebensmittelechte Beschichtungen auf, die internationale Sicherheitsstandards erfüllen, mit FDA-konformen Materialien erhältlich.
F: Was ist die Garantiezeit?
A: Die Standardgarantie beträgt 12 Monate für die gesamte Maschine (1 Jahr mechanisch, 6 Monate elektrische Komponenten).
F: Kann die Linie in mein bestehendes Fördersystem integriert werden?
A: Ja. Die Förderbandhöhe, -geschwindigkeit und -schnittstelle der Maschine können kundenspezifisch an Ihre bestehende Linie angepasst werden.
F: Was ist die typische Lieferzeit für eine kundenspezifische Linie?
A: Die Herstellung dauert in der Regel 25-40 Werktage nach Abschluss des Designs, gefolgt vom Versand.
