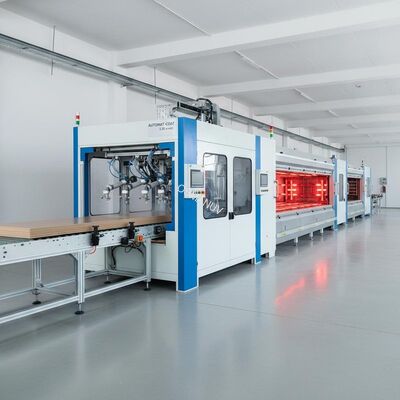

Automatische Hochgeschwindigkeits-Spritzbeschichtungslinie für Möbelplatten 5-20 m/min Produktion mit anpassbarer Pistolenkonfiguration für MDF und Splitterplatten

 Automatische Hochgeschwindigkeits-Spritzbeschichtungslinie für Möbelplatten 5-20 m/min Produktion mit anpassbarer Pistolenkonfiguration für MDF und Splitterplatten

Zusammensetzung der Produktionslinie

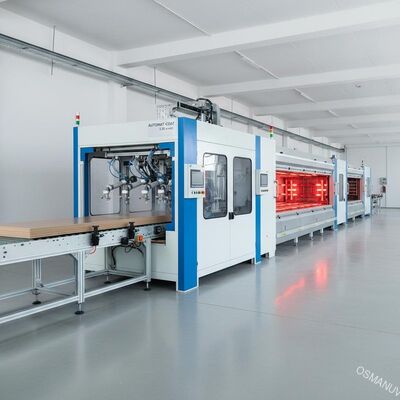

Unsere automatische Sprühbeschichtungs-Produktionslinie für Möbelplatten ist ein voll integriertes, modulares System, das für eine kontinuierliche, hochwertige Oberflächenveredelung konzipiert wurde.Zusammensetzung der Produktionslinieumfasst:

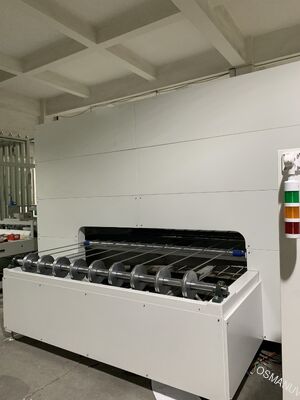

1. Automatischer Zuführförderer:Rollen- oder Gurtförderer für ein glattes Einführen der Platten.

2. Staubentfernung und Ionisierungseinheit:Brüsselroller + Luftmesser, um die Oberfläche der Platte zu reinigen und die statische Auflösung für eine optimale Beschichtungsabhängigkeit zu erreichen.

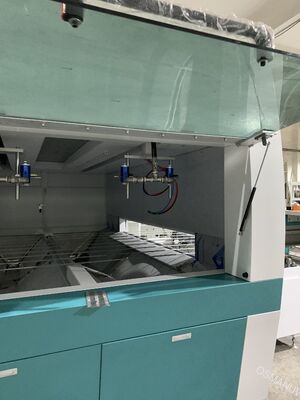

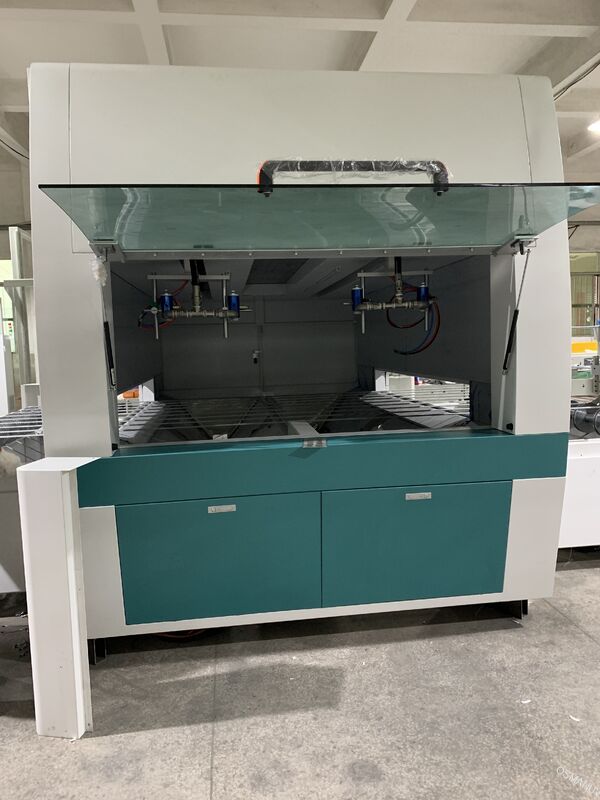

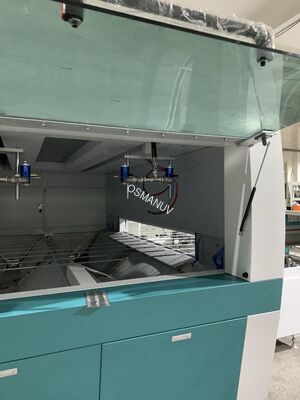

3. Präzisionsrollenbeschichtung / Sprühbeschichtungskammer:Ausgestattet mit wechselnden Sprühpistolen (2-8 Stück) für die gleichmäßige Anwendung von Primern, Oberlacken oder UV-Beschichtungen.

4. Farbversorgung und -zirkulation:Pneumatische Membranpumpen mit Präzisionsdruckreglern und Lackiertanker aus Edelstahl (20-40L).

5. Ausgleichstunnel:Erlaubt, dass beschichtete Platten vor dem Trocknen für eine glattere Oberfläche ausströmen.

6. Trocknungs-/Härteofen:Modulärer IR-Trocknungs- oder UV-Härtungstunnel mit zonierter Temperaturregelung (Umgebung bis 120 °C).

7. Luftkühlbereich:Zwangsluftkühlung zur Senkung der Paneltemperatur nach dem Trocknen.

8. Automatisches Entladen und Stapeln:Sammelt fertige Platten für die Verpackung.

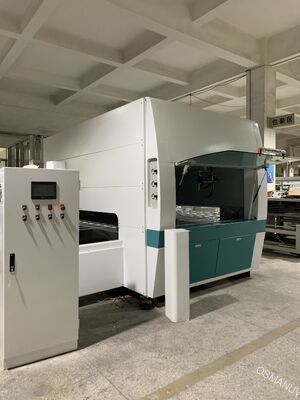

9. Zentralisierte Steuerungsanlage:Touchscreen-HMI (Mitsubishi/Delta) zur Steuerung der Liniengeschwindigkeit, der Sprühparameter, der Temperatur und der Speicherung von Rezepten.

Anmerkung: Die Linienkonfiguration – einschließlich der Anzahl der Sprühpistolen, der Ofenlänge und des Fördersystems – istvollständig anpassbarIhre spezifischen Anforderungen an Produktionsfläche und Leistung.

Beschreibung des Produkts

UnsereAutomatische Produktionslinie für Sprühbeschichtungenist ein hocheffizientes, kontinuierliches Veredelungssystem, das speziell für die Anwendung einheitlicher Oberflächenbeschichtungen auf flache Möbelplatten wie MDF, Scheibenplatten, Sperrholz, Massivholz entwickelt wurde,und VerbundplattenEs eignet sich hervorragend für Primers, Basislacke, Oberlacke, UV-heilbare Farben und wasserbasierte Lacke.

Das System nutzt eineWechselspülmechanismusDie Geschütze bewegen sich hin und her über die Oberfläche der Platte, während die Platte auf einem variable Geschwindigkeitsförderer fährt.Dies gewährleistet eine vollständige Abdeckung mit verstellbarer Überlappung und minimalem ÜbersprühenDas Lackversorgungssystem verfügt über eine Druckstabilisierung und eine optionale Zirkulation für eine gleichbleibende Viskosität und Durchfluss.

Nach dem Sprühen durchlaufen die Platten einen Nivellierungstunnel, in dem die Beschichtung ausfließt, und gelangen dann in einen modularen Trocknungs-/Härteofen.IR-Lampen oder heiße Luft sorgen für eine zonenbezogene Heizung (Umgebung bis 120°C), um die Beschichtung rasch zu härtenEin Luftkühlbereich bringt die Platten vor dem automatischen Stapeln auf eine Temperaturbereinigung.

Zu den wichtigsten Vorteilen gehören:

• Hohe Produktionsgeschwindigkeit(bis zu 20 m/min)

• Einheitliche Beschichtungsdicke(5-50 Mikrometer einstellbar)

• Verringerte Farbabfälle(bis zu 30% Einsparungen im Vergleich zum manuellen Sprühen)

• Konsistente Qualitätmit einer PLC-gesteuerten Wiederholbarkeit

Die Linie istvollständig anpassbarfür verschiedene Paneldimensionen, Beschichtungsarten und Produktionskapazitäten, von Einstiegsmodellen bis hin zu vollautomatisierten Hochgeschwindigkeitsleitungen.

Technische Parameter

Die nachstehende Tabelle enthält die Spezifikationen für die Standardkonfigurationen.Umfangreiche Anpassungist verfügbar, um Ihre einzigartigen Paneldimensionen, Beschichtungsmaterialien und Durchsatzziele zu erfüllen.

Anwendung

Diese automatische Sprühbeschichtungslinie wird in der Möbel- und Holzwarenindustrie weit verbreitet für:

• Panelmöbel:MDF, Partikelplatten, Sperrholz, Massivholzplatten für Schränke, Schränke, Schreibtische und Regale.

• Dekorationsplatten:Wandplatten, Deckenplatten, Türhülsen und Wainscoting.

• Technische Bodenbelagung:Verstärkung und Beschichtung von Holz-Kunststoff-Verbundwerkstoffen (WPC) oder Massivholzböden.

• Küchenschränke und Badezimmer:Anbringen von Primern, Grundbeschichtungen und UV-Oberbeschichtungen zur Feuchtigkeitsbeständigkeit.

• Büromöbel:Desktops, Partitionsplatten und Speicher.

• Musikinstrumente und HandwerksgegenständeFlachplatten für Gitarren, Lautsprecher und Dekorationshandwerk.

Anpassung

Wir wissen, dass jede Möbelfabrik eine einzigartige Größe hat, Beschichtungsanforderungen und Produktionslayouts.Unsere automatischen Sprühbeschichtungslinien sind sehr anpassbar:

1. Arbeitsbreite: Anpassbarvon 650 mm bis 2500 mm, um die maximale Panellbreite zu erreichen.

2. Konfiguration der Sprühpistole: AnpassbarAnzahl der Geschütze (2-12), Wechselstrichlänge und Geschützwinkel für die Kantenbeschichtung oder die 5-seitige Beschichtung.

3. Typ des Förderers:Auswahl eines Gitterbandes aus Edelstahl, eines Teflonbandes oder eines schweren Rollenförderers für verschiedene Panelgewichte und Beschichtungsarten.

4. Trocknungs-/Härtungssystem: AnpassbarAuswahl von IR-Trocknung, UV-Härtung, Heißluftkonvektion oder Hybridkombination auf der Grundlage Ihrer Beschichtung (wasserbasierte, lösungsmittelbasierte, UV-basierte).

5. Temperaturzonen: AnpassbarAnzahl der Heizzonen und Temperaturprofile für die mehrstufige Trocknung.

6. Farbzufuhrsystem: Anpassbarvon einfachen Druckbehältern zu voll zirkulierenden Systemen mit automatischer Viskositätskontrolle und Farbwechselspülung.

7. Automatisierungsstufe:Von halbautomatischer manueller Steuerung bis hin zu vollautomatischer Steuerung mit Fernüberwachung, Rezeptverwaltung und Datenerfassung.

8. Rückgewinnung von Abgas und Übersprühen: AnpassbarWasservorhang oder Trockenfiltersysteme, um den örtlichen Umweltvorschriften zu entsprechen.

9. Tabellen für die Zufuhr/Auszufuhr: AnpassbarLängen und Höhen, um sie in bestehende Förderanlagen oder Stapelsysteme zu integrieren.

10. MaterialkonstruktionStandard-Pulverbeschichteter Stahl oderangepasst werdenEdelstahl (SUS 304) für nasse Bereiche oder Reinräume.

Merkmal

• Reziprozierende Sprühtechnik:Eine servo-getriebene Schiene mit einstellbarem Schlag, Geschwindigkeit und Überlappung sorgt für eine gleichmäßige Abdeckung von Platten unterschiedlicher Breite.

• Hohe Übertragungseffizienz:HVLP oder präzise automatische Pistolen minimieren das Übersprühen und sparen 20-30% Farbe im Vergleich zum manuellen Sprühen.

• PLC-Präzisionssteuerung:Aufbewahren von bis zu 100 Rezepten für verschiedene Panelgrößen und Beschichtungsarten; Ein-Touch-Wechsel reduziert die Ausfallzeiten.

• Automatische Farbzirkulation:Optionales Zirkulationssystem gewährleistet eine gleichbleibende Viskosität und verhindert die Absetzung von Pigmenten für qualitativ hochwertige Oberflächen.

• Zonierte Trocknungskontrolle:Eine unabhängige Temperaturkontrolle für jede IR- oder UV-Zone sorgt für eine optimale Aushärtung ohne Verbrennung oder Unteraushärtung.

• Energieeinsparendes Design:Isolierte Ofenplatten und der automatische Leerlaufmodus reduzieren den Energieverbrauch während der Produktionspausen.

• Schnelle Farbwechsel:Optionales Spülsystem zur schnellen Reinigung zwischen Farbwechseln (5-10 Minuten).

• Umfassende Sicherheit:Notstopp, Motorüberlastschutz, Übertemperaturschutz und Sicherheitsschließungen an Zugangstüren.

• Einfache Wartung:Das modulare Design ermöglicht einen schnellen Zugang zu Sprühpistolen, Pumpen und Filtern zur Reinigung und zum Austausch.

• Staubfreie UmgebungEine geschlossene Sprühkammer mit Abluftventilator und Übersprühensaufnahme sorgt für saubere Arbeitsbedingungen.

Unterstützung und Dienstleistungen

• Beratung vor dem Verkauf:Wir analysieren Ihre Panel-Spezifikationen, Beschichtungsmaterialien und Produktionsziele, um die optimaleangepasstLinienkonfiguration.

• Probenprüfung:Versuchen Sie, Ihre Platten mit Ihren Farben in unserem Demonstrationszentrum zu testen, um die Beschichtungsqualität und die Produktionsgeschwindigkeit vor dem Kauf zu überprüfen.

• Layout-Design:Unsere Ingenieure liefern 2D/3D-Layout-Zeichnungen für Ihren Fabrikboden, einschließlich elektrischer und Luftanforderungen.

• Installation und Inbetriebnahme:Installation vor Ort, Kalibrierung und Integration in Ihre bestehende Produktionslinie durch unsere erfahrenen Techniker.

• Umfassende Ausbildung:Praxisorientierte Schulungen für Ihre Bediener und das Wartungspersonal zum Betrieb der Maschine, zur Rezepturprogrammierung, zur Reinigung und zur vorbeugenden Wartung.

• Gewährleistung:12 Monate für die gesamte Maschine (mechanische Teile), 6 Monate für elektrische Komponenten.

• Fernunterstützung:24/7 Online-Technischer Support per Telefon, E-Mail, WhatsApp oder Videoanruf.

• ErsatzteileGarantierte Verfügbarkeit von Original-Ersatzteilen mit schnellem Versand (2-7 Tage per Luft Kurier).

Verpackung und Versand

• Verpackung:Die Hauptmodule werden in Dehnfolie und stoßdämpfenden Schaum gewickelt und dann inMaßgeschneidertalle Kisten sind wasserdicht und fumigationsfrei (ISPM-15-konform).

• Zubehör:Kleine Teile (Spraypistolen, Pumpen, elektrische Platten) werden in versiegelte Plastiktüten und mit Schaum ausgekleidete Kartons verpackt.

• Versand:

  • Ladehafen:Shenzhen / Guangzhou / Shanghai, China (nach Anfrage des Kunden).

  • Vorlaufzeit:Standardleitungen: 20-30 Arbeitstage;IndividualisiertLinie: 30-45 Arbeitstage nach Auftragsbestätigung und technischer Genehmigung.

  • Versandmethode:Erhältlich per See (FCL/LCL), Luftfracht oder Express Kurier für Ersatzteile.

  • Versandbedingungen:FOB, CIF, CNF, DDPangepasst werdenbasierend auf Ihrem Standort und Ihren Vorlieben.

• Dokumentation:Handelsrechnung, Verpackungsliste, Konnossement, Bedienungsanleitung und CE-Zertifikat (falls zutreffend)

Häufig gestellte Fragen

F1: Welche Beschichtungsarten kann diese automatische Linie anwenden?
A: Die Linie ist mit den meisten Holzbeschichtungen kompatibel, einschließlich Wasser-, Lösungsmittel-, UV-Heilbarkeits-, PU-, NC- und Säureheilungsfarben.angepasstbasierend auf Ihrer spezifischen Beschichtungschemie.

F2: Kann die Leitung sowohl flache Platten als auch profillierte Kanten besprühen?
A: Bei flachen Platten bieten die Schaltflaschen eine hervorragende Abdeckung.angepasst werdenBitte geben Sie während der Beratung Ihre Anforderungen an die Kantenbeschichtung an.

F3: Wie viel Farbe kann ich im Vergleich zum manuellen Sprühen sparen?
A: Unsere automatisierten Systeme erzielen in der Regel eine Übertragungseffizienz von 70-80%, was 20-30% weniger Lackabfälle bedeutet als beim manuellen Sprühen.Die geschlossene Sprühkammer und das Übersprührückgewinnungssystem reduzieren den Materialverlust weiter.

F4: Wie lange dauert es, um die Farben zu wechseln?
A: Mit dem optionalen automatischen Spülsystem kann ein Farbwechsel in 5-10 Minuten abgeschlossen werden.

F5: Wie lang dauert die typische Trocknungszeit von Wasserbeschichtungen?
A: Die Trocknungszeit hängt von der Beschichtungsdicke, Temperatur und Luftstrom ab.Anpassendie Ofenlänge und die Temperaturzonen, die der gewünschten Produktionsgeschwindigkeit entsprechen.

F6: Kann ich diese Linie mit meiner vorhandenen UV-Härtemaschine oder meinem Förderband integrieren?
A: Ja. Unsere Leitungen sind für die modulare Integration konzipiert. Bitte geben Sie Ihre vorhandenen Ausrüstungsspezifikationen (Höhe, Geschwindigkeit, Schnittstelle) an, und wir werdenAnpassendie entsprechenden Eingangs-/Ausgangsabschnitte.

F7: Welche Wartung ist für die Sprühpistolen erforderlich?
A: Die tägliche Reinigung von Düsen und Luftschutzöffnungen wird empfohlen. Wir bieten einen detaillierten Wartungsplan und beinhalten grundlegende Reinigungsmittel. Ersatzdichtungen und Nadeln sind als Ersatzteile erhältlich.

F8: Bieten Sie Schulungen und Installationen für ausländische Kunden an?
A: Ja. Wir stellen die Installation und Inbetriebnahme vor Ort durch unsere Ingenieure zur Verfügung (Reisekosten werden vom Kunden übernommen)..Die Ausbildung der Bediener kann vor Ort oder über Live-Video-Sitzungen durchgeführt werden.

F9: Wie lange dauert die Garantiezeit und was deckt sie ab?
A: Die Garantie beträgt 12 Monate ab Inbetriebnahme (oder 14 Monate ab Lieferung, je nachdem, welcher Zeitpunkt früher eintritt).Verbrauchsteile (Sprühdüsen)Elektrische Komponenten haben eine 6-monatige Garantie.

F10: Kann die Linie später für höhere Geschwindigkeit oder zusätzliche Funktionen aufgerüstet werden?
A: Absolut. Das modulare Design ermöglicht zukünftige Upgrades wie das Hinzufügen von mehr Sprühpistolen, die Erweiterung des Trocknungsofens oder die Integration eines UV-Härmmoduls.Bitte besprechen Sie Ihre Zukunftspläne mit unseren Ingenieurenangepasst werdenUpgrade-Pfad.
