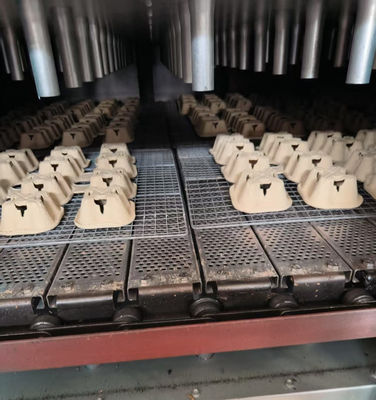

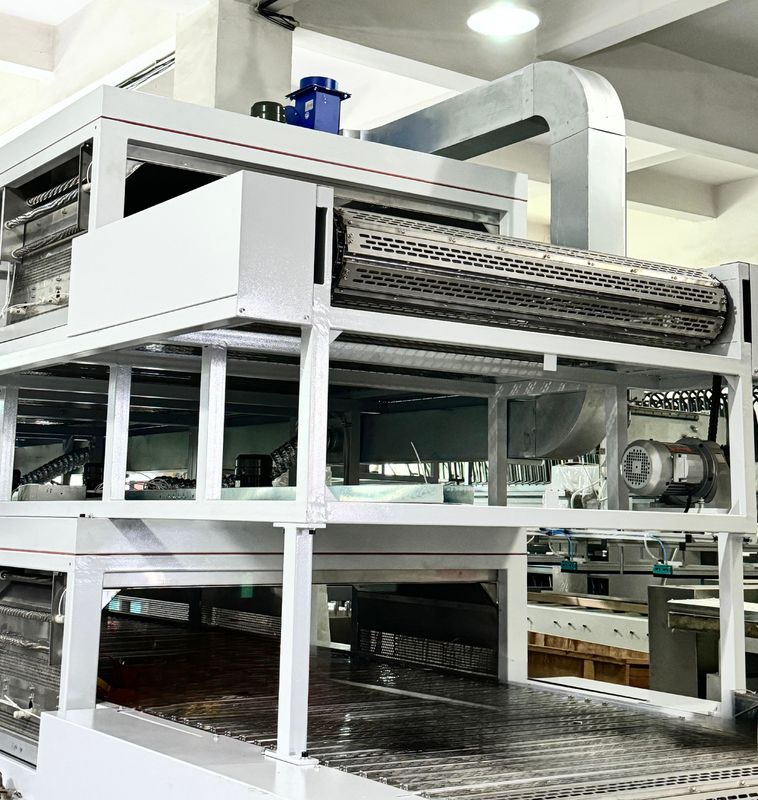

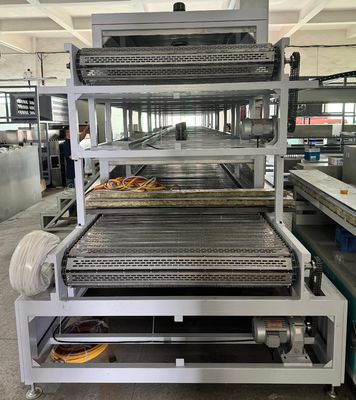

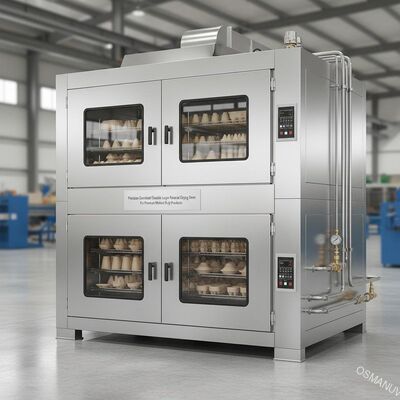

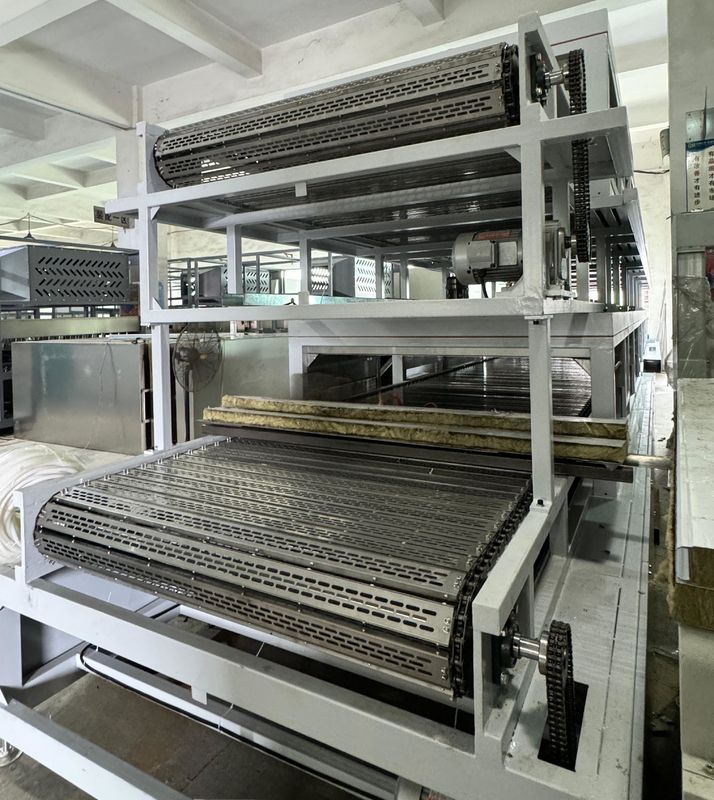

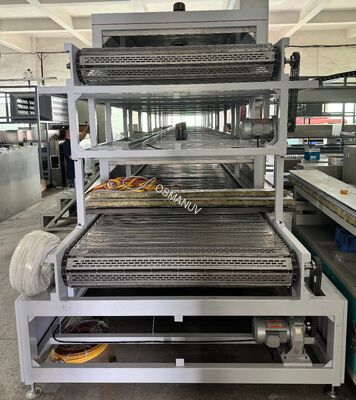

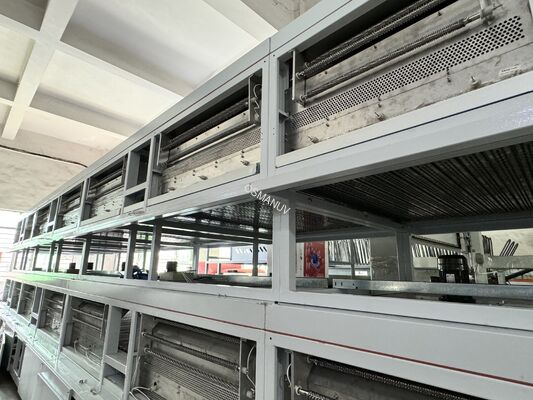

Präzisionsgesteuerte zweischichtige Erdgas-Trocknungsöfen für hochwertig geformte Zellstoffprodukte
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OSMANUV |
| Zertifizierung: | ISO9001 |
| Modellnummer: | OSM-TRQHG-600 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | HOLZKISTE |
| Lieferzeit: | 30 ~ 40 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Abmessungen: | Variiert je nach Zubehörtyp | Stromverbrauch: | ca. 10.000 Stunden |
|---|---|---|---|
| Verwendung: | Zur Verbesserung der Funktionalität und Konnektivität von Energiezählern | Kompatibilität: | Kompatibel mit verschiedenen Energiezählermodellen |
| Verbindungstyp: | Schraubklemme / Steckbar | Größe: | Durchmesser 140 mm und Höhe 10 mm |
| Gewicht: | Leicht, normalerweise unter 200 g | Installationsmethode: | DIN-Schienenmontage oder Schalttafelmontage |
| Hervorheben: | Erdgas-Trocknerofen,mit einer Leistung von mehr als 50 W und,Zubehör für präzisionsgesteuerte Energiemessgeräte |
||
Produkt-Beschreibung
Präzisionsgesteuerte zweischichtige Erdgas-Trocknungsöfen für hochwertig geformte Zellstoffprodukte
Zusammensetzung der Produktionslinie
Dieser präzisionsgesteuerte Doppelschicht-Trocknungsofen aus Erdgas ist für hochwertige, qualitativ hochwertige Zellstoffprodukte mit hoher Konsistenz ausgelegt und besteht aus:
- Präzisionszufuhrsystem:Automatisiertes Füttern mit Produktorientierung und Abstandssteuerung für eine gleichbleibende Belastung
- Mehrzonen-Doppelschichttrocknungskammer:Unabhängig gesteuerte Temperaturzonen (von 2 bis 8 Zonen anpassbar) mit Edelstahl-Innenverkleidung für einen kontaminierungsfreien Betrieb
- mit einer Leistung von mehr als 100 W undHochleistungsmodulierende Gasbrenner mit PID-Temperaturreglern für eine präzise thermische Eingabe
- Präzisions-PID-Temperaturregler:Hochgenaue Temperaturregelung, die eine Einheitlichkeit von ± 1,5 °C in den Trocknungszonen erreicht
- Industriefeuchtigkeitssensoren und -steuerung:Abgasdämpfersteuerung mit Echtzeit-Feuchtigkeitsüberwachung zur Verhinderung der Verhärtung des Gehäuses und zur sorgfältigen Entfernung von Feuchtigkeit
- Variable Frequency Drives (VFDs):Auf allen Kreislaufventilatoren für anpassbare Luftströmungsmuster auf der Grundlage der Produktanforderungen
- Wärmerückgewinnungseinheit:Integrierter Abgas-Frischluft-Wärmetauscher zur Energieeffizienz
- Erweitertes Steuerungssystem mit Datenprotokoll:Ausgeklügelte Steuerungsplattform mit vollständiger Prozessverfolgbarkeit, Rezeptverwaltung und Fabrik-MES-Integrationsmöglichkeiten
- Datenverbindungsmodul:Ethernet/IP und Cloud-fähige Konnektivität für die Integration in Fabriküberwachungssysteme
- Kühlzone:Kontrollisierte Kühlstelle am Ofen-Ausgang zur schrittweisen Temperaturreduktion zur Verhinderung von Wärmeschocks
- Automatisches Entladesystem:Präzisionsentladung mit Produktinspektionsstation und Abfallbehandlung
Beschreibung des Produkts
The Precision-Controlled Double-Layer Natural Gas Drying Oven offers unparalleled control over the drying environment for premium molded pulp products where consistent quality and precise moisture content are criticalDieser hochpräzise Erdgas-Trocknungsofen steuert sowohl die Temperatur als auch die Luftfeuchtigkeit im gesamten Trocknungstunnel exakt.Verhinderung der Verhärtung des Gehäuses (Oberflächenkrustenbildung) und Gewährleistung einer sanften und gleichmäßigen Entfernung der Feuchtigkeit von innen nach außen.
Dies führt zu einer überlegenen Produktqualität mit geringerer Verformung, Rissbildung, inkonsistentem Aushärten und anderen Defekten, was zu höheren Erträgen für Premiumprodukte führt.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, Präzisions-PID-Temperaturregler, industrielle Luftfeuchtigkeitssensoren, variable Frequenzantriebe an allen Lüftern, Wärmerückgewinnungseinheit,und ausgeklügelte PLCs mit Datenaufzeichnung für eine vollständige Prozessverfolgbarkeit kombinieren sich, um eine branchenführende Trocknungslösung zu liefern.
Dieses System mit einer Temperatursteuerungsgenauigkeit von ± 1,5°C und aktivem Luftfeuchtigkeitsmanagement ist ideal für Premium-Food-Service-Verpackungen, medizinische Verpackungen,und Erzeugnisse mit komplexen Geometrien, die anfällig für Verformungen sind.
Technische Parameter
| Parameter | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | OSM-PDC-Serie (anpassbar) |
| Trocknungsschichten | Doppelschicht mit unabhängiger Zonenkontrolle |
| Anzahl der Temperaturzonen | 2 - 8 unabhängig kontrollierte Zonen (anpassbar) |
| Ofenlänge | Anpassbar anhand der Produktionsanforderungen (typisch: 15-30 m) |
| Breite des Förderers | 800 / 1000 / 1320 / 1600 mm (anpassen) |
| Beförderungsgeschwindigkeit | 0.2 - 3,0 m/min (präzise VFD-gesteuert) |
| Wärmequelle | Erdgas (Wärmeverbrauch: ≥ 8000 K.CAL/m3) |
| Trocknungstemperaturbereich | 50°C - 180°C (verstellbar pro Zone) |
| Temperatursteuerungsgenauigkeit | ± 1,5°C über die gesamte Trocknungszone |
| Luftfeuchtigkeitskontrolle | Aktive Steuerung über Abgasdämpfer + Feuchtigkeitssensoren |
| Luftfeuchtigkeitskontrollerbereich | 10% bis 80% (verstellbar) |
| Typ der Brennersteuerung | vollständig modulierbar (PID-gesteuert) |
| Luftstromsteuerung | Ventilatoren mit variabler Drehzahl mit anpassbaren Durchflussmustern |
| Trocknungskapazität | 500 - 3500 kg/h (anpassbar) |
| Feuchtigkeit des Endprodukts | Einstellbar: 4% - 8% (rezeptgesteuert) |
| Einheitlichkeit der Feuchtigkeit | ± 0,5% für die gesamte Produktpartie |
| Erdgasverbrauch | ≤ 300 m3/Tonne Produkt (je nach Produkt und Temperatur) |
| Gesamte installierte Leistung | 90 - 180 kW (je nach Zonenzahl und Lüfterkonfiguration) |
| Stromversorgung | 380V / 50Hz / 3-Phasen (konfigurierbar auf 460V / 60Hz) |
| Fördermaterial | Perforierter Gurt aus rostfreiem Stahl für Lebensmittel |
| Innenverkleidung | Edelstahl 304 für einen kontaminationsfreien Betrieb |
| Isolationsdicke | Mineralwolle mit hoher Dichte von 130 mm |
| Steuerungssystem | Erweiterte SPS mit Rezeptmanagement, Datenaufzeichnung, Ethernet/IP |
| Datenverbindung | Ethernet/IP, Modbus TCP, Cloud-bereit |
| Sicherheitsbescheinigungen | CE-Zertifiziert, UL-Optionen verfügbar, ISO9001:2015 |
Anwendungen
Perfekt für hochwertige, geformte Zellstoffprodukte, bei denen eine gleichbleibende Qualität und ein präziser Feuchtigkeitsgehalt von entscheidender Bedeutung sind:
- Verpackungen für den Lebensmittelbereich Premium:Hochwertige Teller, Schalen und Lebensmittelbehälter, die ein unverändertes Aussehen und gleichbleibende mechanische Eigenschaften erfordern
- Medizinische Verpackungen:Sterile medizinische Trays, Instrumentenverpackungen und pharmazeutische Verpackungen, die eine präzise Feuchtigkeitskontrolle erfordern
- mit einer Breite von nicht mehr als 20 mmProdukte mit tiefen Abzügen, Unterschnitten und variabler Wandstärke, die anfällig für Verformungen sind
- Verbraucherverpackungen mit Marke:Hochsichtbare Verpackungen aus geformtem Zellstoff für Luxusgüter und Unterhaltungselektronik
- Zellstoffprodukte für die Ausfuhr:Produkte, für die strenge internationale Qualitätsstandards erforderlich sind
- FuE und Pilotproduktion:Entwicklung und Optimierung von Prozessen für neue Produktlinien für geformtes Zellstoff
- Farbempfindliche Erzeugnisse:Weiße oder helle geformte Zellstoffprodukte, bei denen eine Verfärbung durch ungleichmäßiges Trocknen vermieden werden muss
Anpassungsmöglichkeiten
Der präzisionsgesteuerte Trocknerofen istweitgehend anpassbarDie Anpassungsmöglichkeiten umfassen:
- Anzahl unabhängig kontrollierter Temperaturzonen (2 bis 8 Zonen) für Profile mit mehrstufiger Trocknung
- Steuerlogik, Sensorplatzierung und Anpassung des Datenberichtsformats zur Integration in die Qualitätskontrollprotokolle und das MES-System Ihrer Fabrik
- Strategie zur Kontrolle der Luftfeuchtigkeit (feste Abgasdämpfer gegen geschlossene Luftfeuchtigkeitssensorsteuerung)
- Möglichkeiten zur Steuerung der Fördergeschwindigkeit (manuelle, auf Rezept basierende oder auf Echtzeitfeuchtigkeitssensoren basierende Rückkopplung in geschlossenem Kreislauf)
- Marke und Kapazität des Brenners (italienischer Riello, deutscher Weishaupt oder amerikanischer Eclipse) auf der Grundlage der regionalen Verfügbarkeit des Dienstes
- Datenverbindungsoptionen (Ethernet/IP, Profibus, Modbus TCP, OPC-UA) für eine nahtlose Fabrikintegration
- Konfiguration der Kühlzone (Umgebungsluftkühlung, Zwangluftkühlung oder wassergekühlter Wärmetauscher)
- Produktspezifische Befestigungen und Produktausrichtungssysteme für eine einheitliche Darstellung unregelmäßiger Formen
- Inline-Feuchtigkeitserkennungssystem für Qualitätsfeedback in Echtzeit und automatische Parameteranpassung
- System zur Bereinigung an Ort und Stelle (CIP) für Industriezweige, die häufige Sanitärpflege zwischen den Produktchargen erfordern
- Explosionssichere Konfiguration für Anwendungen mit brennbaren Lösungsmitteln oder Beschichtungen
- Zertifizierung für spezifische Ausfuhrmärkte (CE, UL, CSA, EAC)
Wesentliche Merkmale
- Präzisionstemperaturregelung:Die PID-Steuerung mit modulierenden Gasventilen gewährleistet eine Temperaturgenauigkeit von ±1,5 °C in allen Trocknungszonen und beseitigt heiße und kalte Stellen, die eine inkonsistente Trocknung verursachen
- Aktives LuftfeuchtigkeitsmanagementIndustriefeuchtigkeitssensoren mit Abgasdämpferregelung steuern die Trocknungsgeschwindigkeit aktiv, indem sie den Luftfeuchtigkeitsgrad steuern.Verhinderung der Verhärtung des Gehäuses (Oberflächenkruste, die Feuchtigkeit im Inneren einfängt, was später zu Blasenbildung führen kann), Delamination oder Schimmelwuchs
- Vollständige Prozessverfolgbarkeit:Erfasst alle Trocknungsparameter (Temperatur, Luftfeuchtigkeit, Fördergeschwindigkeit, Zonenprofile) für jede Charge und liefert so wertvolle Daten für die Qualitätssicherung, Prozessoptimierung,und Prüfungen der Einhaltung der Vorschriften
- Modulierende Brenner:Bereitstellung einer reibungslosen, präzisen Wärmezufuhr mit einem Umdrehverhältnis von bis zu 30:1, die Temperaturstabilität und Kraftstoffeffizienz im Vergleich zu Brenner-On/Off-Steuerungssystemen verbessern
- Minimierung von Produktfehlern:Präzisionskontrolle reduziert erheblich Defekte wie Verformung, Riss, inkonsistente Härtung, Verfärbung und ungleichmäßige Schrumpfung
- Doppelschichtereffizienz:Erreicht eine hochwertige Trocknung in einer kompakten Fläche, geeignet für Anlagen mit begrenzter Fläche
- Innenraum aus Edelstahl:Die Konstruktion aus rostfreiem Stahl in Lebensmittelqualität gewährleistet einen kontaminierungsfreien Betrieb für medizinische Anwendungen und Anwendungen, die mit Lebensmitteln in Berührung kommen
- Fernzugriff auf DatenCloud-fähige Konnektivität ermöglicht die Anzeige von Echtzeit-Performance und historischen Berichten von überall aus und liefert wertvolle Daten für Prozessoptimierung und Qualitätsprüfungen
Unterstützung und Dienstleistungen
- Prozesstechnische Unterstützung:Spezielle Prozesstechnik-Unterstützung zur Entwicklung und Validierung von Trocknungsprofilen für Ihre spezifischen Produkte, um von Anfang an eine optimale Qualität zu gewährleisten
- Qualitätsprotokollintegration:Unterstützung bei der Integration des Datenaufzeichnungssystems des Trocknungsofens in Ihr bestehendes Qualitätsmanagementsystem (QMS) und Ihre MES-Plattform
- Installation und Inbetriebnahme:Unterstützung vor Ort einschließlich der vollständigen Systemkalibrierung, der Zonentemperaturüberprüfung und der Integration mit vor- und nachgelagerten Anlagen
- Fortgeschrittene Betriebsausbildung:Umfassende Schulungen über PID-Tuning, Feuchtigkeitsmanagement, Rezeptentwicklung, Datenanalyse und vorbeugende Wartung
- Fernüberwachung des Systemzustands:IoT-basierte Fernüberwachung für proaktive Wartungsalarme und Systemzustandsverfolgung
- Software-Aktualisierungen:Regelmäßige Softwareaktualisierungen mit neuen Funktionen und Leistungsverbesserungen
- Ersatzteilverfügbarkeit:Garantierte Verfügbarkeit von Original-Ersatzteilen, einschließlich Brenner, Sensoren, Antriebe und Ersatzgürtel
- 24/7 technischer Support:Technische Hotline mit vorrangiger Reaktion für Premiumkunden
Verpackung und Versand
- Verpackung:Alle Komponenten sind nach internationalen Normen verpackt; empfindliche Steuerungsgeräte, Sensoren und Ventile werden in separaten, schützenden Verpackungen mit stoßfestem Schaum und Feuchtigkeitskontrolle geliefert
- Versand:Weltweiter Versand mit beschleunigten Logistikmöglichkeiten; klimatisierte Versandmöglichkeiten für empfindliche elektronische Komponenten bei extremen Wetterbedingungen
- Lieferzeit:45 - 75 Tage je nach Komplexität der Anpassung, Anzahl der Zonen und Bestimmungsort
- Dokumentation:Vollständiges Paket der Ausfuhrdokumentation einschließlich der CE-Deklaration, Kalibrierzertifikate, PLC-Programmsicherungen und umfassende technische Handbücher
Häufig gestellte Fragen
Warum ist die Feuchtigkeitskontrolle bei der Trocknung von Pulpformprodukten wichtig?
Wenn die Luft zu trocken und heiß ist, trocknet die Oberfläche des Produkts zu schnell und bildet eine harte Schale, die Feuchtigkeit im Inneren einfängt.Diese eingeschlossene Feuchtigkeit kann später zu Blasenbildung führenEine präzise Luftfeuchtigkeitskontrolle ermöglicht eine maßgeschneiderte Trocknungskurve, die die Feuchtigkeit von der gesamten Produktdicke sanft entfernt.Gewährleistung eines einheitlichen Endfeuchtigkeitsgehalts und einer überlegenen Produktqualität.
Können wir die Trocknungsdaten aus der Ferne für Qualitätsprüfungen aufrufen?
Ja, der Fernzugriff auf Daten ist ein Kernmerkmal dieses präzise gesteuerten Systems.Bereitstellung von wertvollen Daten für Prozessoptimierung und Qualitätskonformitätsprüfungen.
Wie ist die typische Feuchtigkeitsgleichheit in einer Produktpartie?
Bei präziser Temperatur- und Luftfeuchtigkeitskontrolle ist eine Feuchtigkeitsgleichheit von ±0,5% über eine gesamte Charge hinweg möglich.deutlich enger als herkömmliche Trocknungssysteme, die typischerweise eine Einheitlichkeit von ± 2-3% erreichenDiese Konsistenz ist für erstklassige Produkte von entscheidender Bedeutung, bei denen hohe Leistungsanforderungen gelten.
Wie kommt das Mehrzonen-Design der Trocknung komplexer Geometrien zugute?
Produkte mit unterschiedlicher Dicke (dicker Boden, dünne Wände) erfordern unterschiedliche Trocknungsprofile in verschiedenen Bereichen.Die Temperaturkontrolle in mehreren Zonen ermöglicht es Ihnen, höhere Temperaturen für dicke Abschnitte und niedrigere Temperaturen für dünne Abschnitte anzuwenden, wodurch eine Über- oder Untertrocknung bestimmter Produktmerkmale verhindert wird, wodurch Verformungen und Risse in komplexen Geometrien erheblich reduziert werden.
Kann dieses System in unser bestehendes MES- oder ERP-System integriert werden?
Ja, das System verfügt über mehrere Datenverbindungsoptionen, einschließlich Ethernet/IP, Modbus TCP, OPC-UA und Cloud-Verbindung.so dass eine nahtlose Integration mit den Plattformen MES (Manufacturing Execution System) und ERP (Enterprise Resource Planning) Ihrer Fabrik möglich istUnser Ingenieursteam kann bei Bedarf bei der Entwicklung einer benutzerdefinierten API helfen.
Was ist der typische ROI für den Umbau auf einen präzise gesteuerten Trocknerofen?
Der ROI wird in der Regel innerhalb von 12 bis 24 Monaten durch geringere Schrottraten (in der Regel 5-10%), geringere Nachbearbeitungskosten, verbesserte Energieeffizienz (15 bis 25% Gasersparnis im Vergleich zur herkömmlichen Steuerung) erzielt.und die Fähigkeit, die Preise für qualitativ hochwertigere Fertigprodukte zu erhöhen.
