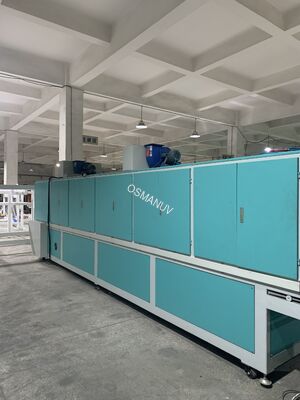

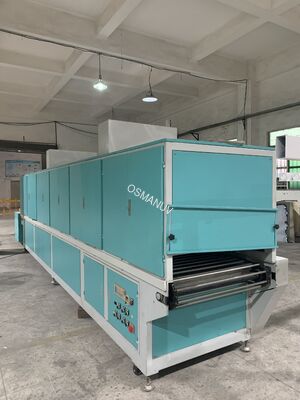

Kompakte hochwertige Excimer-Roller-Beschichtung und -Aufhärtung für Hautweichplatten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OSMANUV |
| Zertifizierung: | ISO9001 |
| Modellnummer: | OSM-FG-1320 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | HOLZKISTE |
| Lieferzeit: | 30 ~ 40 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Bestrahlungsabstand: | 50 mm (einstellbar) | Versorgungsspannung: | 380V 50HZ |
|---|---|---|---|
| Anwendung: | Trockene Oberflächenfarbe | Aushärtegeschwindigkeit: | 1-3 Sekunden/Zeit |
| Produktionseffizienz: | Nicht hoch | Geschwindigkeit: | 0-15 m/min |
| UVlampen: | Insgesamt 1 Stück | Wellenlängenbereich: | 1350 Nanometer |
| Hervorheben: | Kompakte Excimer-Rollenbeschichtungsmaschine,UV-Härtungslinie für hautweiche Paneele,Hochwertige Excimer-Härtungsmaschine |
||
Produkt-Beschreibung
Kompakte, hochwertige Excimer-Rollen-Beschichtungs- und Härtungslinie für hautweiche Platten
Zusammensetzung der Produktionslinie
Diese kompakte Excimer-Rollen-Beschichtungs- und Härtungslinie ist speziell für die hochwertige Produktion hautweicher Platten in kleinen bis mittleren Serien konzipiert und besteht aus:
- Staubreinigungseinheit:Ein- oder doppelseitige Bürsten- und Staubsaugerstation zur Gewährleistung der Sauberkeit der Substratoberfläche vor dem Auftragen der Beschichtung
- Präzisions-Einzel-/Doppelwalzen-Beschichtungsmaschine:Hochpräziser Lackierkopf mit Dosierwalze (verchromt) und Gummi-Auftragswalze für gleichmäßigen Lackauftrag
- Infrarot-Nivellierzone:3–6 Meter langer IR-Flussnivellierungsabschnitt für eine optimierte Beschichtungsabdeckung vor der Excimer-Belichtung
- Mehrlampen-Nano-Excimer-UV-System:Integrierte Excimer-Lampeneinheit mit Wellenlängen von 172 nm/186–254 nm für die Oberflächenpolymerisation
- Sauerstoffüberwachung und Stickstoffspülsystem:Echtzeit-O₂-Sensor mit automatischer Stickstoffflussregelung zur Aufrechterhaltung einer inerten Atmosphäre
- Mercury UV-Endhärtungsgerät:Breitbandiges Quecksilberlampenarray für vollständige Aushärtung und Verbesserung der Oberflächeneigenschaften
- SPS-Steuerungssystem mit Farb-HMI:Benutzerfreundliche Touchscreen-Oberfläche zur Parametersteuerung und Rezeptspeicherung
- Kühl-/Alterungszone:Optionaler Abschnitt zur Umluftkühlung vor dem Stapeln der Produkte
- Automatische Stapeleinheit:Auslaufsammelsystem für fertige Platten
Produktübersicht
Die Compact High-Grade Excimer Roller Coating & Curing Line ist ein platzsparendes, professionelles Finishing-System, das für Hersteller hochwertiger Möbelpaneele, Schranktüren, Dekorpaneele, SPC-Bodenbeläge und PVC-laminierter Platten entwickelt wurde, die ein erstklassiges, „hautweiches“ haptisches Finish suchen.
Die Kerntechnologie nutzt 172-nm-Excimer-UV-Lampen, die in einer stickstoffinerten Umgebung nur die oberste Oberflächenschicht der UV-härtbaren Beschichtung polymerisieren und so eine Mikrofaltenstruktur erzeugen, die ein ultramattes Aussehen (bis zu 2–5 GU), Anti-Fingerabdruck-Eigenschaften und ein luxuriöses, hautähnliches Tastgefühl verleiht.
Das kompakte Design macht diese Linie ideal für Einrichtungen mit begrenzter Stellfläche, während gleichzeitig die Produktivität und Verarbeitungsqualität größerer Systeme erhalten bleibt. Durch den vollautomatischen Betrieb von der Substratzuführung bis zur fertigen Plattenstapelung minimiert die Linie manuelle Eingriffe, senkt die Arbeitskosten und liefert eine außergewöhnliche, wiederholbare Oberflächenqualität für hochwertige Plattenprodukte.
Technische Spezifikationen
| Parameter | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | Kompakte Serie – vollständig anpassbar |
| Systemtyp | Walzenbeschichtung + Excimer-UV + Quecksilber-UV-Härtung |
| Excimer-Wellenlänge | 172 nm (primär) / 186–254 nm (kompatibel mit Kantenanleimung) |
| Arbeitsbreite | 600 / 1100 / 1320 mm (anpassbar) |
| Arbeitsdickenbereich | 2 - 50 mm (3 - 30 mm für Dekorplatten) |
| Mindestplattenlänge | 300 mm (350 mm für Platten mit einer Dicke von 10–30 mm) |
| Fördergeschwindigkeit | 0 - 20 m/min (stufenlos einstellbar über VFD) |
| Beschichtungsmethode | Einzel- oder Doppelwalzenbeschichtung (anpassbar) |
| Anzahl der Beschichtungsköpfe | 1 - 2 (anpassbar) |
| Durchmesser der Applikatorwalze | Φ200 / Φ250 mm (anpassbar) |
| Durchmesser der Dosierwalze | Φ123 / Φ150 mm (anpassbar) |
| Infrarot-Nivellierlänge | 3 - 6 Meter (anpassbar) |
| Beschichtungsdicke (nass) | Einstellbar: 0,01 - 2,0 mm |
| Endglanzgrad (60°) | Ab 2–5 GU (ultramatt) |
| Oberflächenhärte | Bleistifthärte 1H - 3H (abhängig von der Beschichtungsformulierung) |
| Anti-Fingerprint-Leistung | Ausgezeichnet – Fingerabdrücke verschwinden schnell; Mikrostrukturierte Oberfläche reduziert sichtbare Flecken |
| Kratzfestigkeit | Überlegen gegenüber herkömmlichen matten UV-Beschichtungen |
| Gesamte installierte Leistung | 35 - 80 kW (je nach Konfiguration) |
| Stromversorgung | 380V / 50Hz / 3-phasig (konfigurierbar auf 220V / 60Hz) |
| Druckluftdruck | 0,4 - 0,7 MPa |
| Stellfläche der Maschine (L×B×H) | Kompaktes Design: ca. 8.000–15.000 mm × 2.200 × 2.200 mm (anpassbar je nach Breite) |
| Betriebshöhe | 900 mm (±20 mm) |
| Kontrollsystem | SPS mit 7-Zoll-Farb-Touchscreen-HMI, Rezepturspeicherung, Produktionsdatenprotokollierung |
| Sicherheitszertifizierungen | CE-zertifiziert, ISO9001:2015-konform |
Anwendungen
Perfekt für hochwertige Plattenprodukte, die eine erstklassige Oberflächenbeschaffenheit bei begrenzter Stellfläche erfordern:
- Hochwertige Möbelplatten:Kleiderschränke, Schränke, Tische und Regale für luxuriöse Wohn- und Gewerbeanwendungen
- Küchenschranktüren:Ultramattes Anti-Fingerprint-Finish für moderne Küchendesigns
- Dekorative Bauplatten:Innenwandpaneele, Raumteiler, Materialien für die Veredelung von Gewerbeflächen
- SPC- und WPC-Bodenbeläge:Strapazierfähige, kratzfeste Soft-Touch-Oberfläche für luxuriöse Vinyl- und Holz-Kunststoff-Verbundbodenbeläge
- PVC- und PET/PETG-Laminatplatten:Matte Veredelung für verschiedene dekorative Plattenwaren
- Türverkleidungen:Innen- und Außentürverkleidungen, die eine erstklassige taktile Oberfläche erfordern
- Produktion kleiner bis mittlerer Serien:Maßgeschneiderte Möbelfertigung, Lohnfertigbearbeitung
- RTA-Möbelkomponenten:Montagefertige, zerlegte Möbelplatten, die eine gleichbleibend hochwertige Verarbeitung erfordern
Anpassungsoptionen
Das Kompaktsystem isthochgradig anpassbarum spezifische Produktionsanforderungen, Plattentypen und verfügbare Bodenfläche zu erfüllen. Zu den Anpassungsoptionen gehören:
- Die Arbeitsbreite kann von 600 mm bis 1600 mm angepasst werden, um sie an spezifische Plattenabmessungen und Anlagenbeschränkungen anzupassen
- Beschichtungskonfiguration mit einer oder zwei Walzen je nach Anwendungsanforderungen (nur Grundierung vs. Grundierung + Decklack)
- Rollenhärte und -material anpassbar für spezifische Beschichtungsformulierungen (wasserbasiert, lösungsmittelbasiert, UV-härtbar)
- Die IR-Nivellierlänge ist von 3 bis 6 Metern einstellbar, je nach erforderlicher Fließzeit für die spezifische Beschichtungschemie und Liniengeschwindigkeit
- Optimierung des Stickstoffkontrollsystems für unterschiedliche Plattengeometrien und Produktionsmengen
- Zusätzlicher Kühlabschnitt für sofortige Handhabung nach dem Aushärten
- Integration eines Monochrom-Druckmoduls zur Farbanpassung der Kantenanleimung
- Zusätzliche Funktionen wie automatisches Wenden der Platten für beidseitige Beschichtung, Integration von Kantenanleimmaschinen oder Qualitätsinspektionskameras
- Optionen für den Automatisierungsgrad (manuelle Plattenzuführung, halbautomatisch oder vollautomatisch)
- Kompakte Schaltschrankkonfiguration für platzbeschränkte Anlagen
- Kundenspezifische elektrische Konfigurationen für spezifische regionale Standards (CE, UL, CSA)
Hauptmerkmale
- Kompaktes Footprint-Design:Platzeffizientes Layout mit minimalem Platzbedarf in der Fabrik – perfekt für kleine bis mittlere Produktionsanlagen, ohne Kompromisse bei der Verarbeitungsqualität einzugehen
- Staubfreie Beschichtungsumgebung:Die integrierte Staubreinigungsstation entfernt Verunreinigungen vor der Beschichtung, beseitigt Oberflächenfehler und sorgt für ein makelloses Finish
- Präzisionswalzenbeschichtungstechnologie:Die verchromte Dosierwalze sorgt in Kombination mit der Gummi-Auftragswalze für einen präzisen und gleichmäßigen Beschichtungsauftrag
- Optimierte Flussnivellierung:Der 3–6 Meter lange IR-Nivellierabschnitt ermöglicht ein ungehindertes Fließen der Beschichtung vor der Excimer-Belichtung und gewährleistet so eine vollständige Abdeckung aller Oberflächenmerkmale
- Überlegene Kratz- und Fleckenbeständigkeit:Die dicht vernetzte Oberflächenstruktur bietet eine hervorragende Beständigkeit gegen Kratzer, Schrammen, Flecken und chemische Einwirkungen
- Kalte Excimer-Technologie:Die minimale Wärmeübertragung während der Oberflächenpolymerisation schützt wärmeempfindliche Substrate, einschließlich dünner Holzfurniere und technischer Platten
- Schnellwechselfähigkeit:Das benutzerfreundliche Design ermöglicht schnelle Walzenwechsel und Farb-/Materialwechsel und minimiert so Ausfallzeiten zwischen Produktionsläufen
- Energieeffizienter Betrieb:Eine optimierte UV-Lampenkonfiguration und eine automatische Stickstoffsteuerung reduzieren den Energieverbrauch und die Betriebskosten
- Einteiliger Konstruktionsrahmen:Der robuste Rahmen aus geschweißtem Stahl sorgt für Maschinenstabilität und vibrationsfreien Betrieb bei allen Produktionsgeschwindigkeiten
- Benutzerfreundliches HMI:Intuitive Touchscreen-Oberfläche mit Rezeptspeicherung für verschiedene Produktkonfigurationen, wodurch die Schulungszeit des Bedieners und Einrichtungsfehler reduziert werden
Support und Dienstleistungen
- Unterstützung bei der Raumplanung:Vor-Ort- oder Fernberatung zur Optimierung der Maschinenplatzierung innerhalb des bestehenden Werkstattlayouts
- Installation und Inbetriebnahme:Professionelle Installationsunterstützung vor Ort, einschließlich Nivellierung, Ausrichtung, Kalibrierung und Testläufen
- Bedienerschulung:Umfassende Schulung mit Schwerpunkt auf der Optimierung von Beschichtungsparametern, Prinzipien der Excimer-Härtung, Stickstoffmanagement und täglichen Wartungsverfahren
- Rollenaustausch- und Wartungskits:Für einen schnellen Austausch und kürzere Ausfallzeiten sind voreingestellte Ersatzwalzenkassetten und geplante Wartungskits erhältlich
- Technische Support-Hotline:Reaktionsschnelle technische Fernunterstützung zur Fehlerbehebung und Betriebsführung
- Vorbeugende Wartungspläne:Geplante Wartungsprogramme zur Maximierung der Betriebszeit und Verlängerung der Gerätelebensdauer
- Ersatzteilverfügbarkeit:Lebenslange Versorgung mit Original-Ersatzteilen, einschließlich Lampen, Rollen, Riemen, Dichtungen und Verschleißteilen
Verpackung und Versand
- Verpackung:Kompakte Export-Holzkiste mit Schaumstoffpolsterung und Feuchtigkeitsbarriere – optimierter Platzbedarf zur Reduzierung der Versandkosten
- Versandoptionen:Weltweiter Versand per Seefracht (LCL/Container-Konsolidierung), Luftfracht für dringende Lieferungen oder Landtransport
- Lieferzeit:25–40 Tage für Standardkonfigurationen; 40 - 55 Tage für individuelle Konfigurationen
- Dokumentation:Vollständige Exportdokumentation einschließlich Handelsrechnung, Packliste, Frachtbrief, CE-Erklärung und umfassende technische Handbücher
Häufig gestellte Fragen
F: Wie viel Stellfläche wird für dieses Kompaktsystem benötigt?
A: Die Gesamtlänge der Linie liegt je nach Konfiguration und Arbeitsbreite zwischen 8.000 mm und 15.000 mm und eignet sich daher für Einrichtungen mit begrenzter Grundfläche. Das System kann auch mit alternativen Modulanordnungen individuell angepasst werden, um es an bestimmte Fabriklayouts anzupassen.
F: Kann diese Linie sowohl flache Platten als auch profilierte/kantige Oberflächen verarbeiten?
A: Hauptsächlich für Flachbildschirme konzipiert. Zur Kantenanleimintegration können optionale Module (Monochromdruck, kantenspezifische Excimer-Bearbeitung) hinzugefügt werden. Kontaktieren Sie unser Engineering-Team für spezifische Konfigurationsanforderungen.
F: Wie erreicht die Excimer-Technologie ihre Anti-Fingerabdruck-Eigenschaft?
A: Das 172-nm-Excimer-UV erzeugt auf mikroskopischer Ebene eine mikrofaltige Oberflächenstruktur. Diese Textur streut das Licht und verringert die Sichtbarkeit von Fingerölen und -flecken. Darüber hinaus verringert die Mikrostruktur die Kontaktfläche für Fingerabdrücke, sodass diese weniger sichtbar sind und leichter abgewischt werden können.
F: Wie hoch ist die typische Lebensdauer der Excimer-Lampen und UV-LEDs?
A: Excimer-Lampen haben je nach Nutzungshäufigkeit und Betriebsbedingungen typischerweise eine Lebensdauer von mehreren tausend bis zehntausend Stunden. UV-LEDs haben eine längere Lebensdauer von über 20.000 Stunden. Durch regelmäßige Kalibrierung und ordnungsgemäße Wartung wird die Lebensdauer der Komponenten maximiert.
F: Gelten für dieses Gerät strenge Umweltanforderungen?
A: Ja, die Excimer-Beschichtung erfordert stabile Umgebungsbedingungen. Es wird eine saubere, temperaturkontrollierte Umgebung (vorzugsweise ein Reinraum) mit stabiler Temperatur und Luftfeuchtigkeit empfohlen. Beim Betrieb müssen Standardverfahren eingehalten werden, um eine Beeinträchtigung der Oberflächenbeschaffenheit durch Verunreinigungen zu vermeiden. Der Prozess ist jedoch stark automatisiert und erfordert nur minimale manuelle Arbeit.
F: Ist dies für wasserbasierte UV-Lacke geeignet?
A: Ja, das System ist mit einer Vielzahl von UV-härtbaren Beschichtungen kompatibel, darunter wasserbasierte UV-, lösungsmittelbasierte UV- und 100 % feste UV-Formulierungen. Zu den kompatiblen Beschichtungstypen gehören Acryl, Epoxidharze, Polyurethane und PUA-Systeme.
F: Kann die Linie in Zukunft auf eine größere Kapazität aufgerüstet werden?
A: Das modulare Design ermöglicht Komponenten-Upgrades. Der Maschinenrahmen und die Förderbandbreite sind jedoch im Allgemeinen festgelegt. Wir empfehlen, zum Zeitpunkt des Kaufs die breiteste Paneelabmessung anzugeben, die Sie voraussichtlich benötigen, um zukünftige Einschränkungen zu vermeiden. Für größere Plattformmodelle sind Anpassungsoptionen für größere Arbeitsbreiten (bis zu 2600 mm) verfügbar – bitte wenden Sie sich an unser Vertriebsteam.
