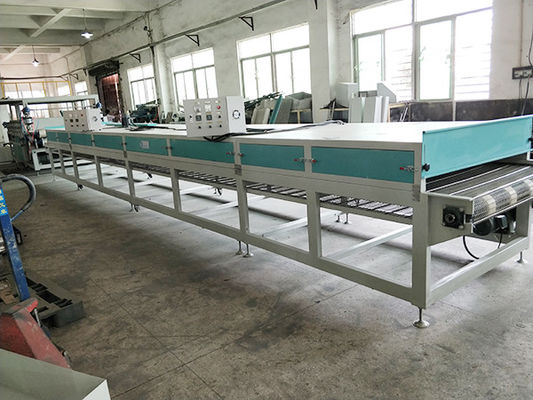

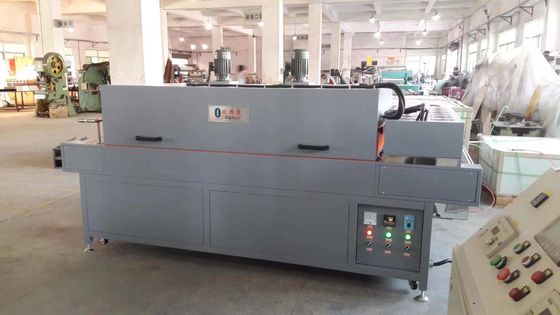

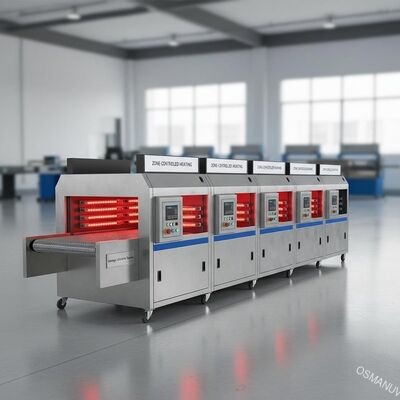

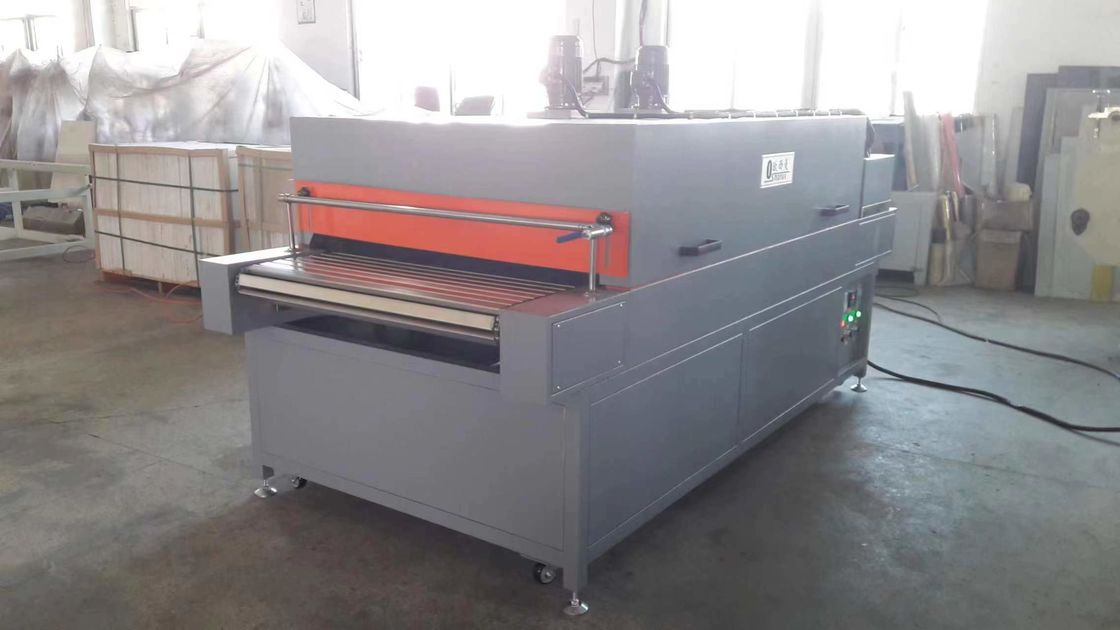

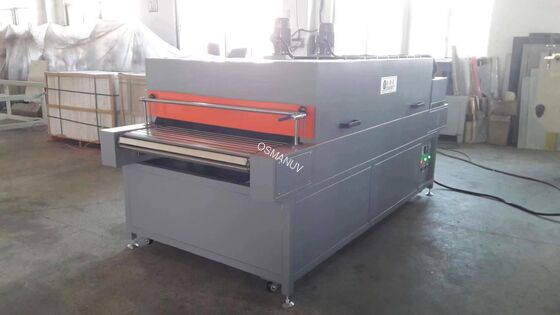

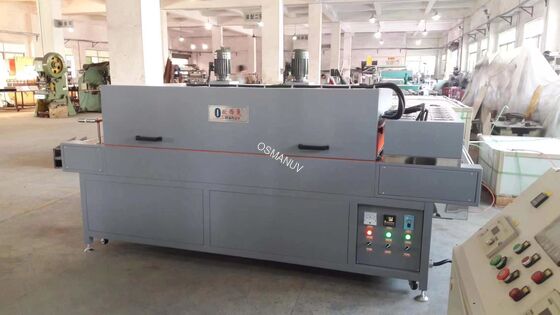

Energie-elektrische IR-Trocknungstunnel.
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OSMANUV |
| Zertifizierung: | ISO9001 |
| Modellnummer: | Spezifikation |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Holzverpackung |
| Lieferzeit: | 30-45 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Heizmodus: | Infrarotheizung | Höhe: | 1300 mm |
|---|---|---|---|
| Farbe: | Weiß und Grün | Beschichtungsgeschwindigkeit: | einstellbar, 1-8 m/min |
| Wartungsbedarf: | Geringer Wartungsaufwand mit leicht zugänglichen Teilen | Maschinenabmessungen: | Anpassbar je nach Modell |
| Worktable: | Schwebend | Heizzeit: | 0-999er |
Produkt-Beschreibung
Energie-elektrische IR-Trocknungstunnel.
Produktübersicht
Diese industrielle Infrarot-Trocknungslinie verwendet mittel- oder kurzwellenfreie IR-Emitter, um Energie schnell in beschichtete oder gedruckte Substrate zu übertragen, ohne die umgebende Luft zu erwärmen.Trocknungszeiten im Vergleich zu herkömmlichen Heißluftöfen um 50-80% verkürztDas modulare Design ermöglicht die Integration in bestehende Druck-, Beschichtungs- oder Laminationslinien.Anpassbarer Emittertyp, Zonenlänge, Leistungsdichte der Lampe und Kühlmethodefür verschiedene Substrate (Papier, Film, Metall, Holz, Textil oder Glas) erhältlich.
Technische Spezifikation
| Parameter | Wert / Bereich |
|---|---|
| IR-Wellenlänge | Kurzwellen (0,8-1,4 μm) oder mittlere Wellen (1,4-3,0 μm) - individuell angepasst |
| Typ des Emittenten | Quarzrohr, Kohlenstofffilament oder Keramik (anpassen) |
| Leistungsdichte pro Zone | 20 - 150 kW/m2 (verstellbar) |
| Gesamte installierte Leistung | 10 kW - 500 kW (modulär) |
| Trocknungsbreite | 300 mm bis 3000 mm (anpassbar) |
| Substratdickebereich | 0.01 mm (Film) - 50 mm (Platte) |
| Liniengeschwindigkeit | 1 - 200 m/min (je nach Beschichtungs- und Trocknungslänge) |
| Trocknungstemperatur (Substratoberfläche) | 40°C - 300°C (geschlossene Schleife) |
| Temperaturgleichheit | ±3°C über die gesamte Breite |
| Anzahl der Zonen | Zonen 1 - 12 (unabhängige Leistungssteuerung) |
| Kühlmethode | Umgebungsluft, Druckluft oder wassergekühlte Kühlrollen |
| Stromversorgung | 380V - 480V / 50/60Hz / dreiphasig |
| Abluftstrom | 500 - 8000 m3/h (anpassbar) |
Anwendungen
- Druckerei- auf Lösungsmittelbasis, auf Wasserbasis, UV-Tinte auf Papier, Film, Folie
- Beschichtungslinien- Lack, Lack, Grundierung, Klebstoff für Holz, Metall, Kunststoff
- Trocknung von Textilien- Pigmentdruck, Harzveredelung, Siebdruck-Härtung
- Elektronik- Trocknung von Lötmasken, Herstellung von Konformbeschichtungen
- Verpackung- Laminations-Klebertrocknung, Kartonbeschichtung
- Fahrzeugteile- Ausblättern von Primer, Trocknen der Oberfläche
- Nichtgewebe und Glasfaser- Verhärtung mit Bindemitteln, Entwässerung
- Holzveredelung- Flecken, Versiegelung, Trocknung der Oberflächen auf Platten oder Profilen
Anpassungsmöglichkeiten
- Auswahl der IR-Wellenlänge- Kurzwellen (schnelle Erhitzung, dicke Beschichtungen) oder Mittelwellen (sanfte, tiefe Durchdringung)
- Zonelänge und -zahl- von 0,5-Meter-Touch-up-Trocknern zu 20-Meter-Mehrzonen-Tunneln
- Anordnung des Emitters- Horizontale (Web), vertikale (Blatt) oder winkelförmige (3D) Teile
- Kühlsystem- Umgebung, Druckluft, Kühlrollen oder Wasserwäsche
- Explosionssichere Konstruktion- für lösungsmittelreiche Umgebungen (ATEX/CSA optional)
- Luftreinigungssystem- zur Verhinderung von Staub/Kondens auf Emittern
- Wärmerückgewinnungseinheit- die Abwärme zurück in die vorgelagerten Prozesse
- Profilkontrolle- Grenz-zu-Grenz-Leistungszonen für ungleichmäßige Beschichtungsdicke
- Integration- mit Druckern, Beschichtungsmaschinen, Laminatoren oder Schneidmaschinen (anpassbare Schnittstellen)
- Substratverfolgung- Breiten- und Geschwindigkeitskompensation (Sensorfeedback)
Wesentliche Merkmale
✅50-80% schneller trocknenVergleicht mit konventionellen Konvektionsöfen
✅Energieeffizient- Energie, die auf das Substrat und nicht auf die Umgebungsluft gerichtet wird (bis zu 50% Einsparung)
✅Kompakter Fußabdruck- 1/3 bis 1/2 Länge des Heißluftkanals
✅Instant eingeschaltet/ausgeschaltet- keine Aufwärm- oder Abkühlzeit
✅Keine Luftturbulenzen- ideal für leichte Webs (Film, Gewebe)
✅Zonenunabhängige Leistungssteuerung- perfekt für unterschiedliche Beschichtungsgewichte
✅Keine beweglichen Teile innerhalb der heißen Zone- geringe Wartung
✅geeignet für wärmeempfindliche Substrate- mittlere IR-Wellen mit Pyrometer-Feedback verhindert Brennen
✅Sicherer Betrieb- Bremserkennung, Übertemperatur-Ausschnitt, Absaugschloss
Unterstützung und Dienstleistungen
- Kostenlose Trocknungstest- Senden Sie Ihre beschichteten Substratproben für IR-Trocknungskurve und Energieverbrauchsbericht
- Lineenaudit vor Ort- Messung der Effizienz des aktuellen Trocknens und Empfehlung einer Nachrüstung der IR
- Installation und Inbetriebnahme- von IR-Anwendungsingenieuren
- Ausbildung der Bediener- Leistungseinrichtung, Zonenbilanz, Leuchterwechsel
- Ferndiagnostik rund um die Uhr- PLC-Zugriff über VPN
- Verfügbarkeit von Ersatzteilen- Leuchten (10.000+ Stunden), Reflektoren, SSR-Module
- Jährliche Leistungsüberprüfung- Neukalibrierung von Pyrometern und Leistungsreglern
Verpackung und Versand
- Standardverpackung: Stretchprofile, Holzkisten für Schaltschränke und Leuchten
- Schifffahrt: FOB oder CIF (20ft oder 40ft HC-Container, je nach Tunnellänge)
- Vorlaufzeit: 30-45 Tage für Standardmodelle, 50-70 Tage für vollständig angepasste Systeme
- Einbeziehung von Dokumenten: Bedienungsanleitung, Leuchtenverkabelungsdiagramm, CE/EAC-Zertifikat (falls erforderlich), Ersatzteilliste
- Versandhafen: Shanghai / Ningbo / Shenzhen (anpassen)
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen Kurzwellen- und Mittelwellen-IR für das Trocknen?
A:Kurzwellen (0,8-1,4 μm)Er erwärmt die Oberfläche sofort - ideal für dünne Beschichtungen, hohe Leitungsgeschwindigkeiten und wasserbasierte Systeme.Mittelwellen (1.4-3.0 μm)Die Wellenlänge beträgt ca. 5 mm. Die Wellenlänge beträgt ca. 5 mm.angepasst werdenbasierend auf Ihrem Material.
F2: Kann eine IR-Trocknerin zu meiner bestehenden Heißluft-Trocknungslinie hinzugefügt werden?
A: Ja. Viele Kunden nutzen IR alsVortrockner (Flash-off)Nachrüstung ist eineangepasst werden- Wir stellen Montageklammern und Steuerungsintegration zur Verfügung.
F3: Wie viel Energie kann ich im Vergleich zu meinem aktuellen Gas-Hochlufttrockner sparen?
A: Normalerweise 30-50%. IR überträgt Energie direkt auf das Substrat, ohne große Luftmengen zu erhitzen.Kostenlose PrüfungMit Ihrem Material sparen Sie genau.
