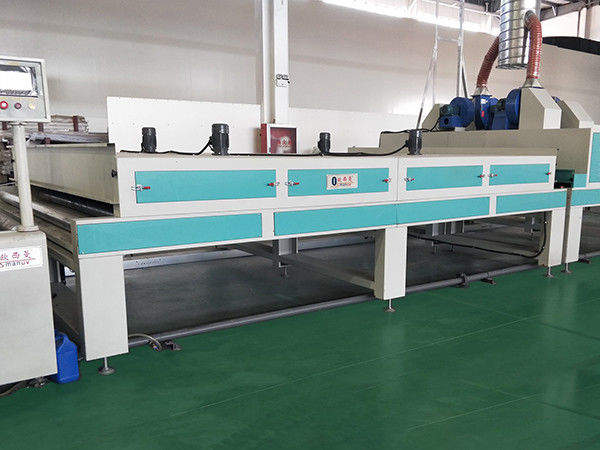

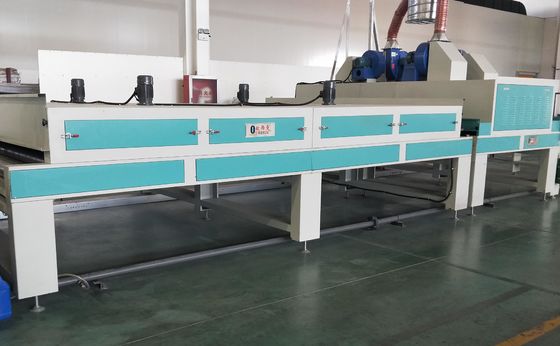

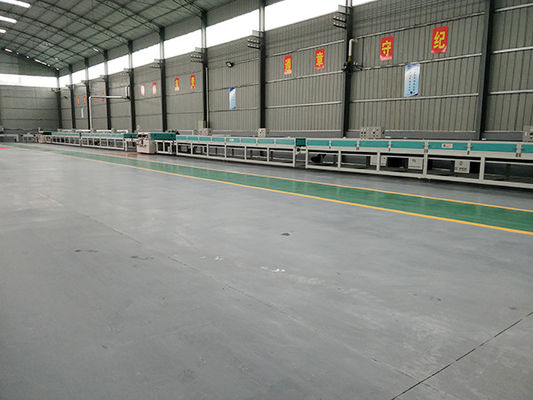

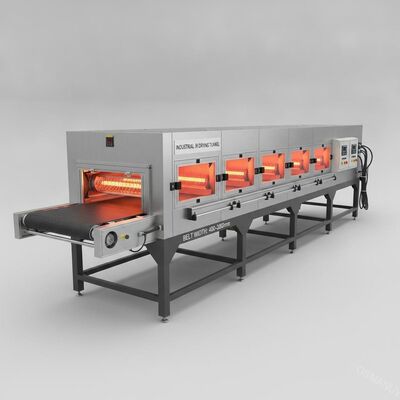

Industrieller IR-Trocknungstunnel für Bildschirmdrucken und Tinten - angepasste Bandbreite (400-2000 mm) und Heizzonen

Industrieller IR-Trocknungstunnel für Bildschirmdrucken und Tinten - angepasste Bandbreite (400-2000 mm) und Heizzonen
Industrieller IR-Trocknungstunnel für Siebdruck und Tinten Anpassbare Bandbreite (400–2000 mm) und Heizzonen Produktübersicht Dasanpassbare IR-Trocknungslinieist ein industrielles Tunneltrocknungssystem mit Mittelwellen- oder Ferninfrarot-Heiztechnologie zum effizienten Trocknen und Aushärten von ...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Spezifikation
Minimum Order Quantity:1 Satz
Price:Verhandelbar
Product Custom Attributes
Hervorheben

Industrial IR drying tunnel for screen printing

,

Customizable belt width infrared drying machine

,

Infrared drying tunnel with multiple heating zones

Geschwindigkeit:
Anpassen
Förderertyp:
Maschenband- oder Rollenförderer
Worktable:
Schwebend
Wartungsbedarf:
Geringer Wartungsaufwand mit leicht zugänglichen Teilen
Stromspannung:
220V
Stromquelle:
Strom
Leistung:
2000W
Wirkliche Nivellierungsbreite:
1320 mm
Product Description
Industrieller IR-Trocknungstunnel für Siebdruck und Tinten
Anpassbare Bandbreite (400–2000 mm) und Heizzonen
Produktübersicht
Dasanpassbare IR-Trocknungslinieist ein industrielles Tunneltrocknungssystem mit Mittelwellen- oder Ferninfrarot-Heiztechnologie zum effizienten Trocknen und Aushärten von Beschichtungen, Tinten und Klebstoffen auf verschiedenen Substraten. Verfügbar inStandard-Siebdrucktrocknung,Hochtemperatur-Glasverarbeitung, UndAushärtung von PräzisionselektronikKonfigurationen.
Das System istvollständig anpassbarin Bandbreite, Heizlänge, Anzahl der Heizzonen, Temperaturbereich und Automatisierungsgrad. Im Gegensatz zur herkömmlichen Heißlufttrocknung überträgt die IR-Heizung Energie direkt auf die Produktoberfläche, ohne die Umgebungsluft zu erwärmen, was zu…schnellere Trocknungszeiten,geringerer Energieverbrauch, Undreduzierter Platzbedarf.
Diese IR-Trocknungslinie eignet sich ideal zum Trocknen von lösungsmittel- und wasserbasierten Tinten nach dem Siebdruck, Tampondruck und Sprühbeschichten sowie zum Aushärten von Klebstoffen, zum Trocknen von Beschichtungen auf Glas/Keramik und zur Verarbeitung optischer Filme und elektronischer Komponenten.
Funktionsprinzip
Infrarotstrahlung von Heizrohren dringt in die Beschichtung/Oberfläche ein und verursacht eine schnelle Verdunstung des Lösungsmittels oder eine vernetzende Polymerisation (für UV-/thermische Härtung). Die optionale Heißluftzirkulation verbessert die Temperaturgleichmäßigkeit innerhalb der Kammer auf ±2 °C.
Technische Parameter
Parameter Standard-IR-Trocknungstunnel Hochtemperatur-Glaslinie Präzisionselektroniksystem
Gürtelbreite (anpassbar) 400 - 2000 mm 800 - 2200 mm 300 - 1200 mm
Gesamtlänge des Tunnels (anpassbar) 2 - 20 m 5 - 28 m 2 - 8 m
Länge der Heizzone (anpassbar) 1,5 - 12 m 6 - 15 m 1 - 5 m
Heizleistung (anpassbar) 9 - 80 kW 20 - 200 kW 3 - 30 kW
Maximale Temperatur 80 - 220°C bis 650°C bis 200°C
Temperaturgleichmäßigkeit ±5°C ±2°C ±2°C (mit Zirkulation)
Fördergeschwindigkeit (anpassbar) 0 - 15 m/min 0 - 10 m/min 0 - 20 m/min
Gürtelmaterial (anpassbar) Teflongeflecht / Rollenkette Edelstahlgewebe / Keramikwalze PTFE / Silikon / Antistatisch
Maximale Produkthöhe 50 - 200 mm bis 500 mm 10 - 150 mm
Kühlmethode Zwangsluft / Umgebung Wassergekühlt / Umluft Zwangsluft / Umgebung
Kontrollsystem Digitaler PID/SPS optional SPS + Touchscreen SPS + HMI (7")
Stromversorgung 220V / 380V, 50/60Hz 380V, 50/60Hz, 3-phasig 220V / 380V, 50/60Hz
Typische Anwendung Siebdruck, Tampondruck Glasflaschen, Keramik, Metallbeschichtung Optische Folien, Elektronik, PCB
Anwendungen
  • Siebdruckindustrie:Trocknen von lösungsmittelbasierten und wasserbasierten Tinten auf Papier, Folie, Textilien und starren Substraten
  • Glas & Keramik:Trocknen/Härten von Beschichtungen auf Glasflaschen, Gläsern, Tassen und Keramikfliesen
  • Elektronik:Trocknen von Schutzlacken, Lötstopplacken und Verkapselungsklebstoffen auf Leiterplatten und Bauteilen
  • Optische Filme:Trocknen von Funktionsbeschichtungen auf PET-, PC-, PMMA-Folien (Rolle-zu-Rolle-kompatibel)
  • Automobilteile:Aushärten von Grundierungen, Farben und Klebstoffen auf Kunststoff-/Metallbauteilen
  • Verpackung:Trocknen von Farben und Lacken auf Kartons, Etiketten und flexiblen Verpackungen
  • Textil & Stoff:Trocknen von gedruckten Mustern und Beschichtungen auf Kleidungsstücken und technischen Textilien
  • Holzbearbeitung:Trocknen von UV-/wasserbasierten Grundierungen und Decklacken auf technischen Platten
Anpassungsoptionen
Diese IR-Trocknungslinie isthochgradig anpassbarum Ihre spezifischen Produktionsanforderungen zu erfüllen:
  • Gürtelbreite und -länge:Anpassbar von 300 mm bis 2200 mm Breite, Gesamtlänge 2–28 Meter
  • Heizungskonfiguration:Anzahl der Heizzonen (1–6 oder mehr), Zonenlänge pro Abschnitt
  • Heizungsart:Nur IR / IR + Heißluftzirkulation / IR + UV kombiniert
  • Temperaturbereich:Standard bis 220°C / Hochtemperatur bis 650°C
  • IR-Lampentyp:Mittelwelle (Standard) / Schnellansprechend / Zweirohr / Kohlefaser
  • Fließband:Teflongewebe, Edelstahlgewebe, Rollenkette, Band-auf-Band, silikonbeschichtet
  • Kühlabschnitt:Umluft, wassergekühlt, erweiterte Umgebungskühlung
  • Rauchabzug:Einzelne/mehrere Auslassöffnungen mit Dämpfersteuerung
  • Steuerungssystem:PID-Digitalregler / SPS + HMI-Touchscreen / IoT-Fernüberwachung
  • Reinraumkompatibilität:Staubfreies Design mit komplettem Edelstahl-Innenraum (Klasse 10000–100000)
  • Be-/Entladen:Manueller / automatischer Transfer / Roboterintegration
  • Inerte Atmosphäre:Stickstoffspülung für oxidationsempfindliche Produkte
  • Farbe/Oberfläche:Anpassung des RAL-Farbcodes für Außenverkleidungen
Hauptmerkmale
  • Schnell trocknend:Die IR-Direktheizung verkürzt die Trocknungszeit im Vergleich zu herkömmlichen Konvektionsöfen erheblich
  • Energieeffizient:Geringerer Stromverbrauch – Wärme wird direkt auf das Produkt übertragen, nicht auf die Umgebungsluft
  • Präzise Temperaturregelung:PID/SSR-Steuerung mit Temperaturgleichmäßigkeit bis zu ±2 °C
  • Kompakte Stellfläche:Benötigt im Vergleich zu langen Konvektionstrocknern weniger Stellfläche
  • Modularer Aufbau:Einfache Erweiterung oder Neukonfiguration, wenn sich die Produktionsanforderungen ändern
  • Gleichmäßige Riemenspannung:Das Bandführungs-/Trackingsystem verhindert ein Wandern und sorgt für einen stabilen Transport
  • Sicherheitsschutz:Übertemperaturalarm, Not-Aus, Phasenumkehrschutz, Fehlerstromschutzschalter
  • Einfache Wartung:Aufklappbare Seitentüren oder hochklappbare Haube für einfachen Zugang zu Heizelementen und Riemen
  • Geringer Wartungsaufwand:Abgedichtete Lager, selbstschmierende Antriebskette, Schnellverschluss-Riemenverbindung
  • Mehrere Gürteloptionen:Kompatibel mit Teflonnetz-, Edelstahl- oder Rollenbahnkonfigurationen
Support und Dienstleistungen
  • Kostenlose Prozessberatung:Analysieren Sie Ihre Anforderungen an die Materialtrocknung und empfehlen Sie die optimale Konfiguration
  • Materialprüfung:Kostenloser Probentrocknungstest bei uns vor Ort oder mit mobiler Anlage
  • Installation vor Ort:Verfügbar für anpassbare Installations- und Inbetriebnahmepakete
  • Bedienerschulung:Im Kaufpreis inbegriffen – Schulung vor Ort oder per Video
  • Fernunterstützung:Technischer Support per Videoanruf und Telefon rund um die Uhr
  • Garantie:12 Monate auf alle Komponenten (keine Verbrauchsmaterialien)
  • Ersatzteile:Schnelle Lieferung aus regionalen Lagern (Asien, Europa, Amerika)
  • Wartungsservice:Verträge zur vorbeugenden Wartung verfügbar
  • Dokumentation:Vollständiges Benutzerhandbuch, elektrische Schaltpläne, Teileliste und Software-Backup enthalten
Verpackung und Versand
Verpackung:
  • Rostschutzfolie für Metallteile
  • Verstärkter Sperrholzkoffer für Schaltschrank und empfindliche Komponenten
  • Stretchfolie + Eckenschutz für den Hauptkörper
  • Trockenmittelbeutel für feuchtigkeitsempfindliche Elektroteile
Versandart:FOB Shanghai / CIF auf dem See-, Luft- oder Bahnweg
Lieferzeit:
  • Standardmodelle: 15–25 Tage nach Auftragsbestätigung
  • Benutzerdefinierte Konfigurationen: 30–45 Tage (länger für große Hochtemperaturleitungen)
Versanddokumente:Handelsrechnung, Packliste, Frachtbrief, CE-Erklärung (falls zutreffend)
Anpassbar:Exportverpackung, benutzerdefinierte Beschriftung und Dokumentation des Zielports verfügbar
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen IR-Trocknung und Heißlufttrocknung?
A: Bei der IR-Trocknung wird Infrarotstrahlung verwendet, um die Beschichtung/Produktoberfläche direkt zu erwärmen, ohne die Umgebungsluft zu erwärmen, was zu…schnellere Trocknungszeiten (bis zu 70 % schneller)Undgeringerer Energieverbrauch. Die Heißlufttrocknung heizt die gesamte Kammer auf und nutzt die Konvektion, um die Wärme auf das Produkt zu übertragen. Dies ist langsamer und weniger energieeffizient, sorgt aber für eine gleichmäßigere Temperaturverteilung bei wärmeempfindlichen Produkten.
