UV-LED-Härtungssystem für hitzeempfindliche Substrate
Sofortiges Ein-/Ausschalten, geringe Wärmeentwicklung, anpassbare Wellenlänge und Intensitätsprofile

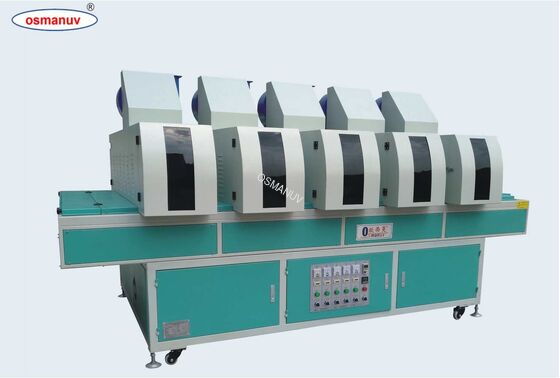

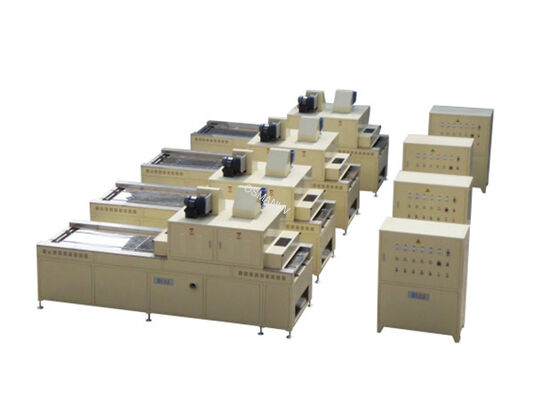

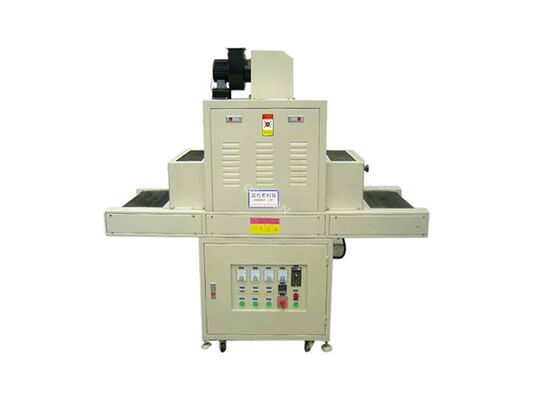

Produktübersicht
Die UV-Härtungsmaschine (auch UV-Härtungssystem genannt) verwendet intensive ultraviolette Strahlung, um Tinten, Beschichtungen und Klebstoffe durch Photopolymerisation sofort auszuhärten. Im Gegensatz zur thermischen Trocknung ist die UV-Härtung augenblicklich, energieeffizient und benötigt nur wenig Stellfläche. Die Maschine wandelt flüssige Materialien in Sekunden in einen festen Zustand um und liefert haltbare, kratzfeste Oberflächen.
Das System ist vollständig anpassbar - Förderbreite, Lampentyp und -anzahl, Wellenlänge, Kühlmethode und Automatisierungsgrad - für Anwendungen in den Bereichen Druck, Holzveredelung, Elektronik und industrielle Beschichtungen.
Technische Parameter
| Parameter |
Standardwert |
Anpassbarer Bereich |
| Härtungsbreite |
6″ - 42″ (152 - 1067 mm) |
Anpassbar bis zu 72″ (1830 mm) |
| Fördergeschwindigkeit |
0 - 20 m/min |
Anpassbar bis zu 60 m/min |
| Lampentyp |
Quecksilberdampflampe |
Metallhalogenid / LED / anpassbar |
| Wellenlängenoptionen |
Volles UV-Spektrum |
365 / 385 / 395 / 405 nm - anpassbar nach Photoinitiator |
| Lampenleistungsdichte |
200 W/cm (Standard) |
130 - 650 W/Zoll - anpassbar über variable Vorschaltgeräte |
| Anzahl der Lampen |
1 - 2 Lampen |
1 - 6 Lampen - anpassbar |
| Kühlmethode |
Zwangsluftkühlung |
Wasserkühlung / Dual-Cool-Filter - anpassbar |
| Spitzenbestrahlungsstärke (LED) |
8 - 14 W/cm² |
Bis zu 15+ W/cm² (HD-Modelle) - anpassbar |
| Förderbandmaterial |
Teflonbeschichtetes Glasfaser |
Edelstahlgewebe / PU - anpassbar |
| Steuerungssystem |
SPS + HMI-Touchscreen |
Siemens / Mitsubishi / anpassbare Marke |
| Stromversorgung |
380V / 50Hz (3-phasig) |
110V - 575V, 50/60Hz - anpassbar |
Anwendungen
- Druckindustrie - Siebdruck, Offset, Flexodruck (Tinten und Beschichtungen auf Papier, Folie, Verpackungen)
- Holzveredelung - Klarlacke, UV-Lacke auf MDF, Möbeln, Fußböden
- Elektronikfertigung - Leiterplatten-Schutzlackierung, Komponentenverklebung
- Automobilindustrie - Lackhärtung von Karosserien, Felgenbeschichtung
- Medizinprodukte - UV-Klebeverbindungen von Kathetern, Spritzen
- Verpackungs- und Klebebandindustrie - PSA-Klebebandproduktion, Folienbeschichtung
- Anpassbar für: 3D-gedruckte Teile, optische Komponenten, Beschichtung von Getränkedosen
Anpassungsoptionen
Alle Modelle unterstützen vollständige Anpassung:
- Härtungsbreite - von 6″ bis 72″ (152 mm bis 1830 mm)

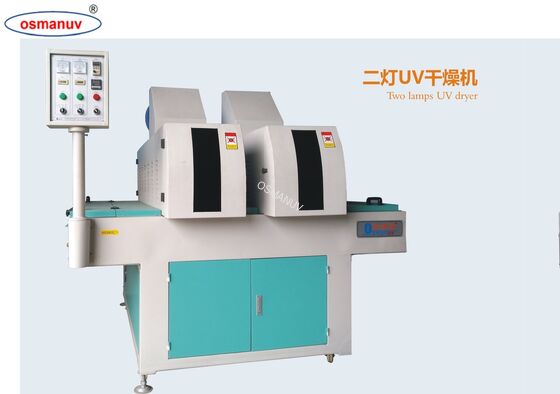

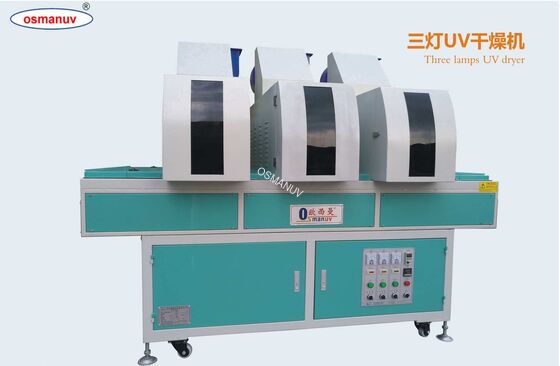

- Lampenkonfiguration - Einzel-, Doppel- oder Mehrfachlampenanordnungen
- Lampentyp & Wellenlänge - Quecksilberdampf, Metallhalogenid, UV-LED (365/385/395/405 nm) - anpassbar passend zur Beschichtungschemie
- Förderertyp - Band, Rolle, Vakuum, Doppelband
- Kühlsystem - Zwangsluft, Wasserkühlung oder Dual-Cool-Filter
- Integration - Stickstoffinertisierung, IR-Vorwärmung, Lichtabschirmung für 3D-Teile
- Sicherheitskonformität - CE, UL, ATEX - anpassbar
- Steuerschnittstelle - Ethernet-Fernwartung, Verfolgung der Pressengeschwindigkeit
Hauptmerkmale
- Sofortige Härtung - flüssig zu fest in Sekunden, keine Trocknungszeit
- Hohe Spitzenbestrahlungsstärke - elliptische Reflektoren liefern 20 % höhere Intensität
- Energieeffizient - benötigt 5-10 Fuß Stellfläche im Vergleich zu 100-200 Fuß für thermische Öfen
- Geringe Wärmeabgabe - UV-LED-Modelle ideal für hitzeempfindliche Substrate
- Variable Leistungsregelung - Einstellung von 20 % bis 100 % zur Anpassung an die Liniengeschwindigkeit
- Lampenlebensdauerüberwachung - UV-Stundenanzeige für geplante Austauschintervalle
- Rezepturspeicherung - Abrufen von Härtungsprofilen über HMI
- Sicherheitsverriegelungen - Not-Aus, Lichtabschirmung, Ozonabsaugung
Support und Dienstleistungen
- 12 - 24 Monate Garantie (verlängerbar je nach Modell)
- Projektberatung - Machbarkeitsanalyse und Abstimmung der Chemie
- Installation & Inbetriebnahme - Vor-Ort- oder Fernüberwachung
- Fern-Fehlerbehebung - über WhatsApp, Teams, TeamViewer
- Ersatzteilversorgung - Lampen, Reflektoren, Bänder werden über 5 Jahre gelagert
- Schulung der Bediener - im Lieferumfang für industrielle Aufträge enthalten
- Unterstützung für kundenspezifische Entwicklungen - CAD-Zeichnungen + Anpassung des SPS-Codes inklusive
Verpackung und Versand
- Verpackung: Schwerlast-Sperrholzkiste + VCI-Rostschutzpapier + Schaumstoffpolsterung
- Lampen - einzeln verpackt zum Stoßschutz
- Versand: FOB (Shanghai / Shenzhen / Qingdao) oder CIF per See-, Luft- oder Schienenfracht
- Lieferzeit: 15 - 45 Tage je nach Grad der Anpassung
Häufig gestellte Fragen
F: Was ist der Unterschied zwischen Quecksilberdampf- und UV-LED-Härtung?
A: Quecksilberdampflampen bieten ein volles UV-Spektrum und hohe Leistung. UV-LEDs haben eine geringere Wärmeabgabe, eine längere Lebensdauer (>20.000 Stunden), sofortiges Ein-/Ausschalten und keine Ozonbildung - anpassbar an Ihre Chemie und Ihr Substrat.
F: Kann die UV-Härtungsmaschine hitzeempfindliche Substrate wie Holz oder Kunststoff verarbeiten?
A: Ja. UV-LED-Modelle arbeiten mit minimaler Wärme und sind sicher für Holz, Kunststoff und Folien. Wir können auch anpassen mit Kaltspiegeltechnologie und IR-Filterung.
F: Welche Wellenlängen sind verfügbar?
A: Standard: 365 nm, 385 nm, 395 nm, 405 nm. Die Auswahl ist anpassbar basierend auf dem Absorptionsspektrum Ihres Photoinitiators.
F: Wie wird die Härtungsbreite angepasst?
A: Standardbreiten reichen von 152 mm bis 1830 mm. Wir können anpassen an Ihre genaue Substratbreite - bis zu 72 Zoll.
