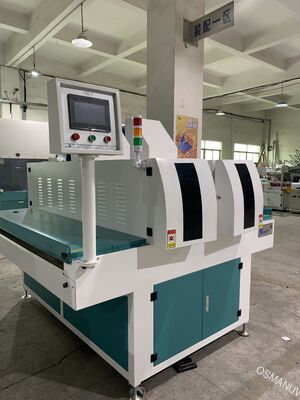

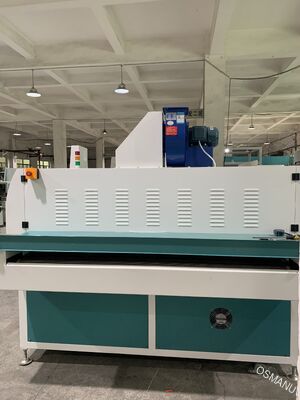

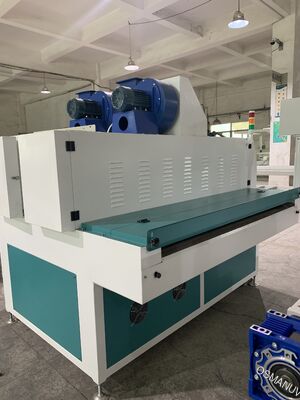

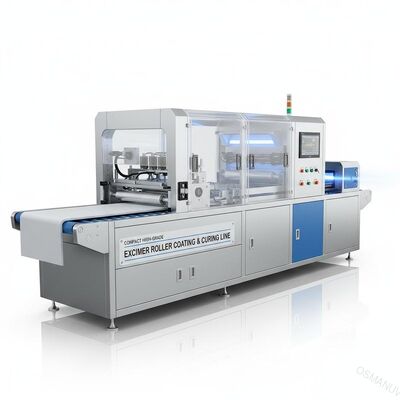

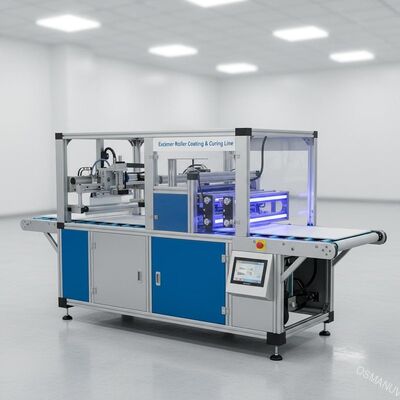

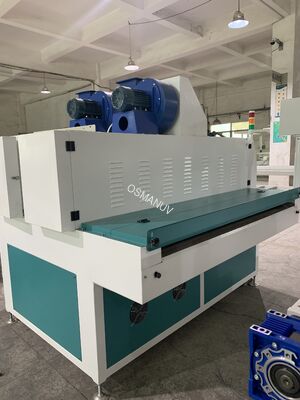

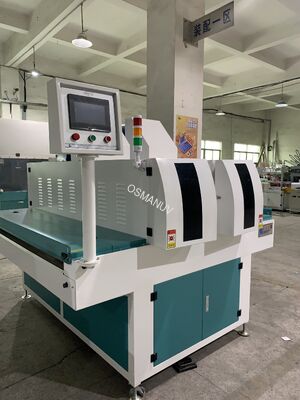

Kompakte hochwertige Excimer-Roller-Beschichtung und -Aufhärtung für Hautweichplatten
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OSMANUV |
| Zertifizierung: | ISO9001 |
| Modellnummer: | OSM-GH-1320 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | HOLZKISTE |
| Lieferzeit: | 30 ~ 40 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Maschinenprüfbericht: | Bereitgestellt | Kontrollsystem: | SPS-Touchscreen |
|---|---|---|---|
| Beschichtungsfläche: | Großes Gebiet | Beschichtungsautomatisierung: | Hohe Automatisierung |
| Haltbarkeit der Beschichtung: | Hohe Haltbarkeit | Effektive Trockenbreite: | 200mm |
| Höhe des Sammlungsstapels: | 1000 mm | Paket: | Holzkiste |
| Hervorheben: | Kompakte Excimer-Rollenbeschichtungsanlage,UV-Härtungsmaschine für hautweiche Paneele,Hochwertige Excimer-Beschichtungsmaschine |
||
Produkt-Beschreibung
Kompakte, hochwertige Excimer-Rollen-Beschichtungs- und Härtungslinie für hautweiche Platten
Diese kompakte Excimer-Rollen-Beschichtungs- und Aushärtungslinie ist speziell für die hochwertige Produktion hautweicher Platten in kleinen bis mittleren Serien konzipiert und liefert erstklassige haptische Oberflächen bei platzsparendem Betrieb.
Zusammensetzung der Produktionslinie
- Staubreinigungseinheit:Ein- oder doppelseitige Bürsten- und Staubsaugerstation
- Präzisionswalzenbeschichtungsmaschine:Hochpräziser Beschichtungskopf mit Dosier- und Auftragswalzen
- Infrarot-Nivellierzone:3–6 Meter langer IR-Flussnivellierungsabschnitt
- Mehrlampen-Nano-Excimer-UV-System:Integrierte Excimer-Lampeneinheit zur Oberflächenpolymerisation
- Sauerstoffüberwachung und Stickstoffspülsystem:Echtzeit-O₂-Sensor mit automatischer Stickstoffregulierung
- Mercury UV-Endhärtungsgerät:Breitbandiges Quecksilberlampenarray für vollständige Aushärtung
- SPS-Steuerungssystem:Benutzerfreundliche Touchscreen-Oberfläche mit Rezeptspeicherung
- Kühl-/Alterungszone:Optionaler Zwangsluftkühlabschnitt
- Automatische Stapeleinheit:Auslaufsammelsystem für fertige Platten
Technische Parameter
| Parameter | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | Kompakte Serie – vollständig anpassbar |
| Systemtyp | Walzenbeschichtung + Excimer-UV + Quecksilber-UV-Härtung |
| Excimer-Wellenlänge | 172 nm (primär) / 186–254 nm (kompatibel mit Kantenanleimung) |
| Arbeitsbreite | 600 / 1100 / 1320 mm (anpassbar) |
| Arbeitsdickenbereich | 2 - 50 mm (3 - 30 mm für Dekorplatten) |
| Mindestplattenlänge | 300 mm (350 mm für Platten mit einer Dicke von 10–30 mm) |
| Fördergeschwindigkeit | 0 - 20 m/min (stufenlos einstellbar über VFD) |
| Beschichtungsmethode | Einzel- oder Doppelwalzenbeschichtung (anpassbar) |
| Anzahl der Beschichtungsköpfe | 1 - 2 (anpassbar) |
| Durchmesser der Applikatorwalze | Φ200 / Φ250 mm (anpassbar) |
| Durchmesser der Dosierwalze | Φ123 / Φ150 mm (anpassbar) |
| Infrarot-Nivellierlänge | 3 - 6 Meter (anpassbar) |
| Beschichtungsdicke (nass) | Einstellbar: 0,01 - 2,0 mm |
| Endglanzgrad (60°) | Ab 2–5 GU (ultramatt) |
| Oberflächenhärte | Bleistifthärte 1H - 3H (abhängig von der Beschichtungsformulierung) |
| Anti-Fingerprint-Leistung | Ausgezeichnet – Fingerabdrücke verschwinden schnell |
| Kratzfestigkeit | Überlegen gegenüber herkömmlichen matten UV-Beschichtungen |
| Gesamte installierte Leistung | 35 - 80 kW (je nach Konfiguration) |
| Stromversorgung | 380V / 50Hz / 3-phasig (konfigurierbar auf 220V / 60Hz) |
| Druckluftdruck | 0,4 - 0,7 MPa |
| Stellfläche der Maschine (L×B×H) | Kompaktes Design: ca. 8.000-15.000 mm × 2.200 × 2.200 mm |
| Betriebshöhe | 900 mm (±20 mm) |
| Kontrollsystem | SPS mit 7-Zoll-Farb-Touchscreen-HMI, Rezepturspeicherung, Produktionsdatenprotokollierung |
| Sicherheitszertifizierungen | CE-zertifiziert, ISO9001:2015-konform |
Anwendungen
- Hochwertige Möbelplatten:Kleiderschränke, Schränke, Tische, Regale
- Küchenschranktüren:Ultramattes Finish gegen Fingerabdrücke
- Dekorative Bauplatten:Innenwandpaneele, Raumteiler
- SPC- und WPC-Bodenbeläge:Strapazierfähige, kratzfeste Soft-Touch-Oberfläche
- PVC- und PET/PETG-Laminatplatten:Matte Veredelung für dekorative Plattenware
- Türverkleidungen:Innen- und Außentürverkleidungen
- Produktion kleiner bis mittlerer Serien:Maßgeschneiderte Möbelherstellung
- RTA-Möbelkomponenten:Montagefertige, zerlegte Möbelplatten
Anpassungsoptionen
Das Kompaktsystem isthochgradig anpassbarum spezifische Produktionsanforderungen zu erfüllen:
- Arbeitsbreite anpassbar von 600 mm bis 1600 mm
- Konfiguration mit Einzel- oder Doppelwalzenbeschichtung
- Rollenhärte und Materialanpassung
- IR-Nivellierlänge einstellbar von 3 bis 6 Metern
- Optimierung des Stickstoffkontrollsystems
- Erweiterung der Kühlstrecke
- Integration des Monochrom-Druckmoduls
- Zusätzliche Funktionen: automatisches Umdrehen der Platten, Integration der Kantenanleimung, Qualitätsinspektionskameras
- Optionen für den Automatisierungsgrad (manuell, halbautomatisch oder vollautomatisch)
- Kompakter Schaltschrankaufbau
- Kundenspezifische elektrische Konfigurationen für regionale Standards
Hauptmerkmale
- Kompaktes Footprint-Design:Platzeffizientes Layout für begrenzte Fabrikfläche
- Staubfreie Beschichtungsumgebung:Integrierte Reinigungsstation beseitigt Oberflächenfehler
- Präzisionswalzenbeschichtungstechnologie:Verchromte Dosierwalze mit Gummi-Auftragswalze
- Optimierte Flussnivellierung:Die IR-Nivellierung von 3 bis 6 Metern gewährleistet eine vollständige Abdeckung
- Überlegene Kratz- und Fleckenbeständigkeit:Dicht vernetzte Oberflächenstruktur
- Kalte Excimer-Technologie:Minimale Wärmeübertragung schützt empfindliche Substrate
- Schnellwechselfähigkeit:Schneller Walzenwechsel und Farb-/Materialwechsel
- Energieeffizienter Betrieb:Optimierte UV-Lampenkonfiguration und automatische Stickstoffsteuerung
- Einteiliger Konstruktionsrahmen:Robuster, geschweißter Stahlrahmen für Stabilität
- Benutzerfreundliches HMI:Intuitive Touchscreen-Oberfläche mit Rezeptspeicherung
Support und Dienstleistungen
- Unterstützung bei der Raumplanung:Beratung vor Ort oder aus der Ferne
- Installation und Inbetriebnahme:Professionelle Installationsunterstützung vor Ort
- Bedienerschulung:Umfassende Schulung zur Beschichtungsoptimierung und -wartung
- Rollenaustausch- und Wartungskits:Vorausgerichtete Ersatzrollenkassetten
- Technische Support-Hotline:Reaktionsschnelle technische Fernunterstützung
- Vorbeugende Wartungspläne:Geplante Wartungsprogramme
- Ersatzteilverfügbarkeit:Lebenslange Versorgung mit Original-Ersatzteilen
Verpackung und Versand
- Verpackung:Kompakte Export-Holzkiste mit Schaumstoffpolsterung und Feuchtigkeitssperre
- Versandoptionen:Weltweiter Versand per Seefracht, Luftfracht oder Landtransport
- Lieferzeit:25–40 Tage für Standardkonfigurationen; 40–55 Tage für individuelle Konfigurationen
- Dokumentation:Vollständige Exportdokumentation einschließlich technischer Handbücher und CE-Erklärung
Häufig gestellte Fragen
Wie viel Stellfläche wird für dieses Kompaktsystem benötigt?
Die Gesamtlänge der Linie liegt je nach Konfiguration und Arbeitsbreite zwischen 8.000 mm und 15.000 mm und eignet sich daher für Einrichtungen mit begrenzter Grundfläche. Das System kann auch mit alternativen Modulanordnungen individuell angepasst werden, um es an bestimmte Fabriklayouts anzupassen.
Kann diese Linie sowohl flache Platten als auch profilierte/kantige Oberflächen verarbeiten?
Hauptsächlich für Flachbildschirme konzipiert. Zur Kantenanleimintegration können optionale Module (Monochromdruck, kantenspezifische Excimer-Bearbeitung) hinzugefügt werden. Kontaktieren Sie unser Engineering-Team für spezifische Konfigurationsanforderungen.
Wie erreicht die Excimer-Technologie ihre Anti-Fingerprint-Eigenschaft?
Das 172-nm-Excimer-UV erzeugt auf mikroskopischer Ebene eine mikrofaltige Oberflächenstruktur. Diese Textur streut das Licht und verringert die Sichtbarkeit von Fingerölen und -flecken. Darüber hinaus verringert die Mikrostruktur die Kontaktfläche für Fingerabdrücke, sodass diese weniger sichtbar sind und leichter abgewischt werden können.
Wie hoch ist die typische Lebensdauer der Excimer-Lampen und UV-LEDs?
Excimer-Lampen haben je nach Nutzungshäufigkeit und Betriebsbedingungen typischerweise eine Lebensdauer von mehreren tausend bis zehntausend Stunden. UV-LEDs haben eine längere Lebensdauer von über 20.000 Stunden. Durch regelmäßige Kalibrierung und ordnungsgemäße Wartung wird die Lebensdauer der Komponenten maximiert.
Gibt es für dieses Gerät strenge Umweltanforderungen?
Ja, die Excimer-Beschichtung erfordert stabile Umgebungsbedingungen. Es wird eine saubere, temperaturkontrollierte Umgebung (vorzugsweise ein Reinraum) mit stabiler Temperatur und Luftfeuchtigkeit empfohlen. Beim Betrieb müssen Standardverfahren eingehalten werden, um eine Beeinträchtigung der Oberflächenbeschaffenheit durch Verunreinigungen zu vermeiden. Der Prozess ist jedoch stark automatisiert und erfordert nur minimale manuelle Arbeit.
Ist das für wasserbasierte UV-Lacke geeignet?
Ja, das System ist mit einer Vielzahl von UV-härtbaren Beschichtungen kompatibel, darunter wasserbasierte UV-, lösungsmittelbasierte UV- und 100 % feste UV-Formulierungen. Zu den kompatiblen Beschichtungstypen gehören Acryl, Epoxidharze, Polyurethane und PUA-Systeme.
Kann die Linie in Zukunft auf eine größere Kapazität aufgerüstet werden?
Der modulare Aufbau ermöglicht Komponenten-Upgrades. Der Maschinenrahmen und die Förderbandbreite sind jedoch im Allgemeinen festgelegt. Wir empfehlen, zum Zeitpunkt des Kaufs die breiteste Paneelabmessung anzugeben, die Sie voraussichtlich benötigen, um zukünftige Einschränkungen zu vermeiden. Für größere Plattformmodelle sind Anpassungsoptionen für größere Arbeitsbreiten (bis zu 2600 mm) verfügbar – bitte wenden Sie sich an unser Vertriebsteam.
