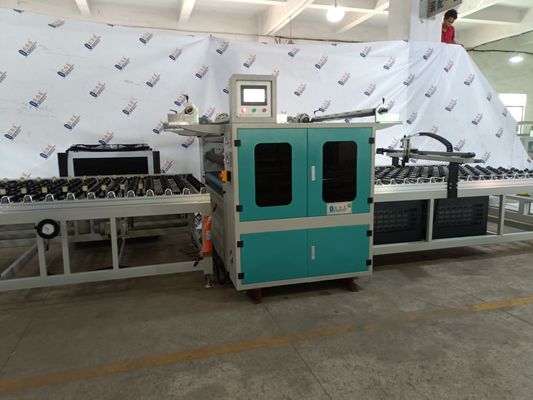

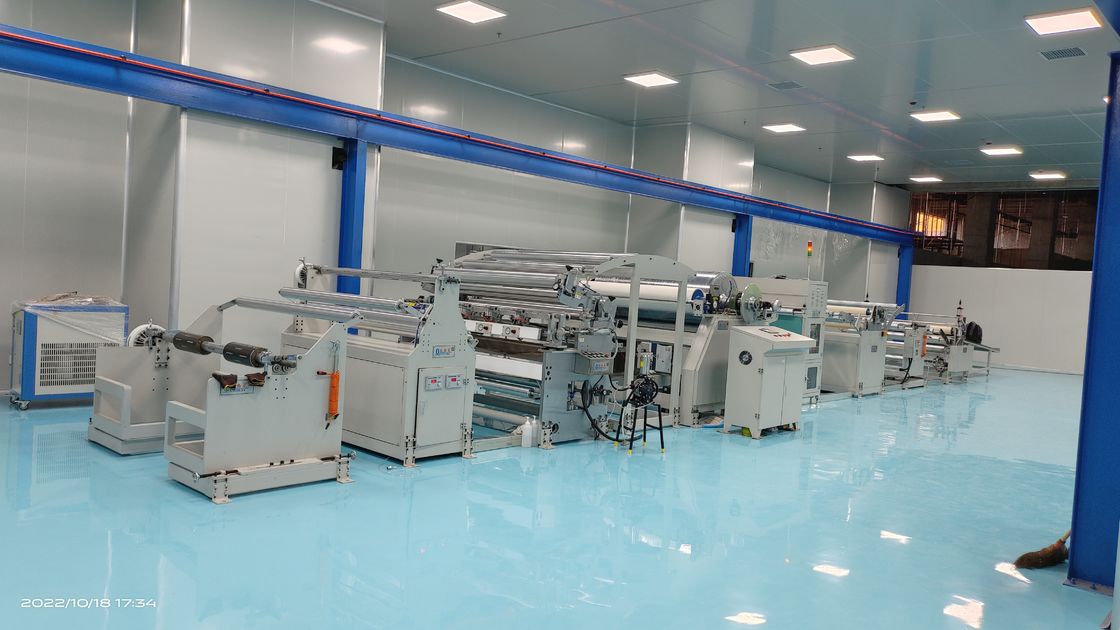

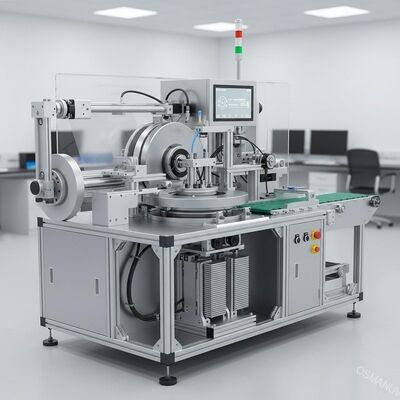

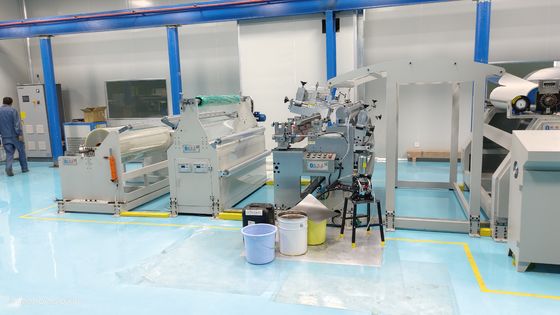

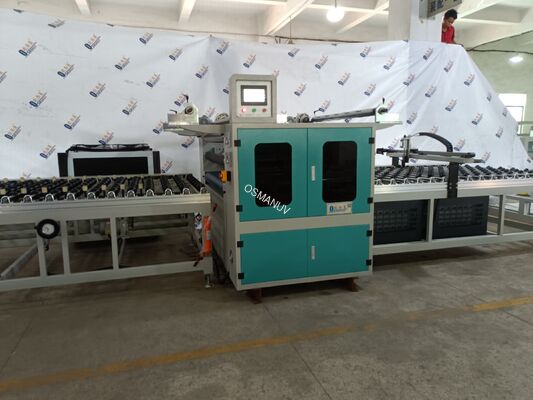

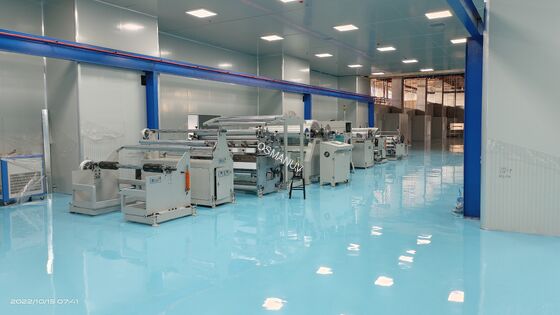

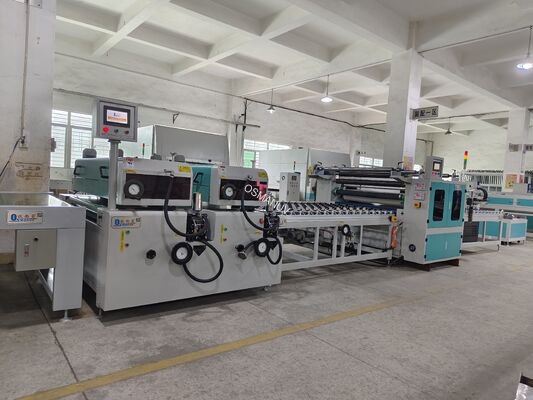

Vollautomatische Roll-to-Plate-Drucklinie für Nano-Drucklithographie mit hohem Durchsatz und anpassbarem Druck

Vollautomatische Roll-to-Plate-Drucklinie für Nano-Drucklithographie mit hohem Durchsatz und anpassbarem Druck
VOLLAUTOMATISCHE ROLLE-TO-PLATTE-EINDRUCKLINIE – NANOIMPRINT-LITHOGRAPHIE MIT HOHEM VOLUMEN FÜR OPTIK UND DISPLAY DasPrägeproduktionslinieist für die Replikation von Mikro-/Nanostrukturen mit hohem Durchsatz und hoher Auflösung mittels UV-Nanoimprint-Lithographie (NIL) oder thermischem Prägen ...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Spezifikation
Minimum Order Quantity:1 Satz
Price:Verhandelbar
Product Custom Attributes
Hervorheben

mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W

,

Maschine für die UV-Beschichtung von Rollen auf Platten

,

mit einer Leistung von mehr als 50 W

Beschichtungsgeschwindigkeit:
Hohe Geschwindigkeit
Gummidurchmesser:
100mm
Verpackung:
Standard-Holzetui
Arbeitsbreite:
600/1000/1300
Dosierrolle:
164 mm*1450 mm
Leistung:
45 kW
Rollen-Menge:
2 Stk
Elektrischer Kasten:
unabhängiger elektrischer Kasten
Product Description
VOLLAUTOMATISCHE ROLLE-TO-PLATTE-EINDRUCKLINIE – NANOIMPRINT-LITHOGRAPHIE MIT HOHEM VOLUMEN FÜR OPTIK UND DISPLAY
DasPrägeproduktionslinieist für die Replikation von Mikro-/Nanostrukturen mit hohem Durchsatz und hoher Auflösung mittels UV-Nanoimprint-Lithographie (NIL) oder thermischem Prägen konzipiert. Es unterstützt starre Substrate (Silizium, Glas, Metall) und flexible Folien (PET, PI, PEN). Das System integriert Beschichten, Ausrichten, Bedrucken, Aushärten und Entformen.Prägedruck, Temperatur, UV-Dosis und Anzahl der Stationen sind vollständig anpassbarfür verschiedene Harzsysteme und Mustergrößen.
Technische Parameter
Parameter Standardwert/Bereich Anpassungsoption
Impressum-Technologie UV-NIL / Thermo-NIL Hybrid UV+thermisch anpassbar
Maximale Substratgröße 300 mm × 300 mm (quadratisch) / 8″ Wafer Anpassbar bis zu 500 × 500 mm
Aufdruckdruck 0,5 - 10 bar Anpassbar bis 50 bar
Temperaturbereich (thermisch) RT – 200 °C Anpassbar bis 350 °C
UV-Intensität 50 - 500 mW/cm² Anpassbare Wellenlänge und Intensität
Ausrichtungsgenauigkeit ± 5 μm (Standard) / ± 0,5 μm (Hochpräzision) Anpassbare optische Ausrichtung
Produktionsdurchsatz 60 - 120 Substrate/Stunde Hängt von der anpassbaren Zykluszeit ab
Gleichmäßigkeit der Druckfläche ≥ 95 % Anpassbare Mehrzonen-Druckregelung
Stromversorgung Wechselstrom 400 V / 50 Hz (3-phasig) Anpassbar auf 480 V / 60 Hz
Anwendungen
  • Beugungsoptische Elemente (DOE) und Metalllinsen
  • Herstellung von Wellenleitern mit erweiterter Realität (AR) / virtueller Realität (VR).
  • Antireflexions- (AR) und hydrophobe Oberflächen
  • Biomedizinische Mikrofluidikgeräte
  • Flexible Elektronik und gedruckte Sensoren
  • Anpassbar für großflächige optische Folien
Anpassung
Wir bietenvollständige Anpassung der Produktionslinieeinschließlich:
  • Anzahl der Prägestationen (einstufig bis mehrstufig)
  • Substrattransfermethode (Roboter, Förderband, Rolle-zu-Rolle)
  • Art der Harzabgabe (Schleudern, Schlitzdüse, Sprühen – anpassbar)
  • Abdruckstempel (weiches PDMS, harter Quarz, Ni-Shim) -Anpassbares Stempel-Andocken
  • Reinraumintegration (ISO 5 bis ISO 8 – anpassbar)
  • Fabrikautomatisierungsschnittstelle (SECS/GEM, OPC UA – anpassbar)
Merkmale
  • Hohe Gleichmäßigkeit der Restschicht< ± 5 %
  • Option mit geringer Druckkraft für empfindliche Stempel
  • Kraft- und Temperatur-Feedback-Steuerung in Echtzeit
  • Automatischer Stempelreinigungszyklus (anpassbares Intervall)
  • Rezeptbasierter Betriebmit Barcode- oder RFID-Tracking
  • Anpassbare Sicherheitseinhausung und Lichtvorhänge
Support und Dienstleistungen
  • Globale Ferndiagnose (VPN / sicherer Tunnel)
  • Inbetriebnahme und Bedienerschulung vor Ort (bis zu 5 Tage inklusive)
  • Unterstützung bei der Prozessübertragung – Abstimmung von Harz- und Stempellieferanten
  • Anpassbarer Wartungsvertrag(vierteljährlich / halbjährlich)
  • 24 Monate Garantie auf Prägekammer und Aktuatoren
Verpackung und Versand
  • Antivibrationskiste mit Feuchtigkeitskontrolle
  • Vakuumversiegelte Trockenmittelbeutel für kritische Optiken
  • Versand: FOB oder CIF -Anpassbare Palettenetikettierung und Exportverpackung
  • Lieferzeit: Standard 6 Wochen,kundenspezifische Linien 10 -14 Wochen
Häufig gestellte Fragen
F1: Kann ich mehrstufige 3D-Strukturen einprägen?
A: Ja –Das mehrstufige Drucken mit Ausrichtung ist anpassbar.
F2: Unterstützt es Rolle-zu-Rolle?
A: Der Standard ist Roll-to-Plate;Die vollständige R2R-Konfiguration ist anpassbar.
F3: Kann ich mein eigenes UV-Harz verwenden?
A: Ja –UV-Intensität, Belichtungszeit und Atmosphäre (N₂-Spülung) sind programmierbar und anpassbar.
