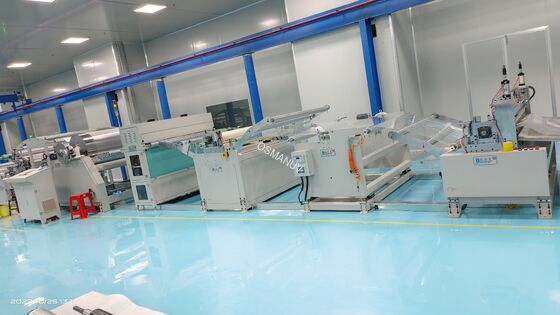

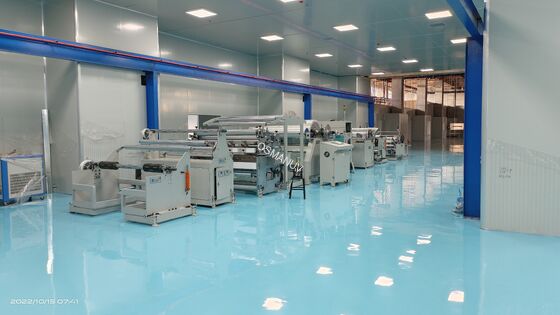

High-Speed-Slot-Die-Coating-Linie für Perovskit- und Tandem-Solarzellen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OSMANUV |
| Zertifizierung: | ISO9001 |
| Modellnummer: | OSM-XFTB-600 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | HOLZKISTE |
| Lieferzeit: | 30 ~ 40 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Zustand: | Neu | Beschichtungsbreite: | 600mm |
|---|---|---|---|
| Drehendes Gerät: | unter Verwendung des Drehens 90º elektrisch | Stromspannung: | 220V/380V |
| Vorschubgeschwindigkeit: | 0-25 m/min | UV-Lampentyp: | Quecksilberlampe |
| Worktable: | Schwebend | Produktname: | UV -Beschichtungsmaschine |
| Hervorheben: | UV-Beschichtungsmaschine für Perovskit-Solarzellen,Anpassungsfähige Beschichtungslinie zur Kontrolle der Atmosphäre,Hochgeschwindigkeitsausrüstung für die Schichtbeschichtung |
||
Produkt-Beschreibung
High-Speed-Slot-Die-Coating-Linie für Perovskit- und Tandem-Solarzellen

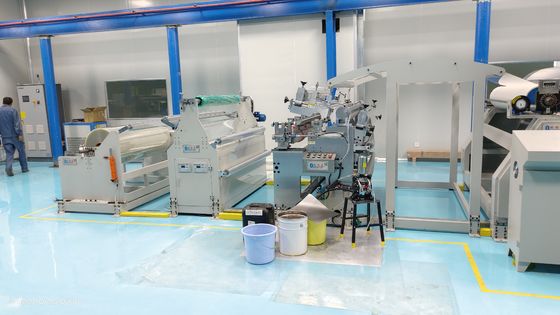

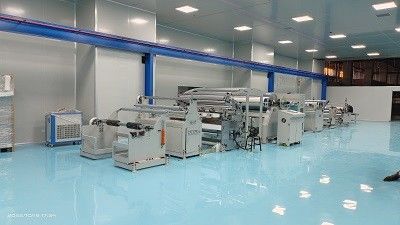

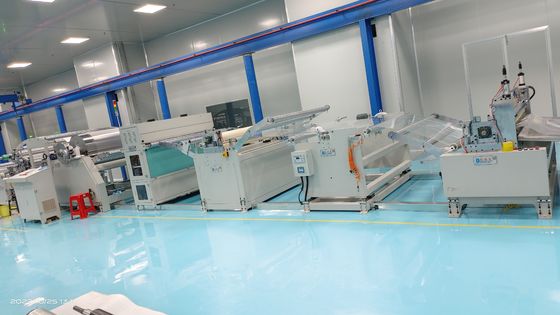

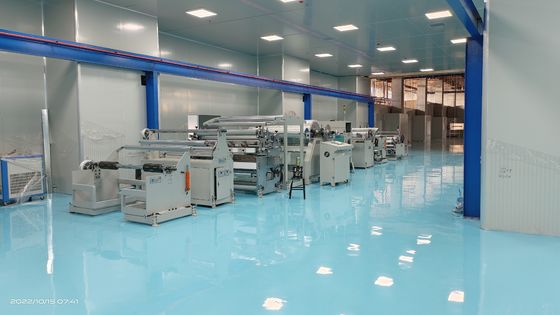

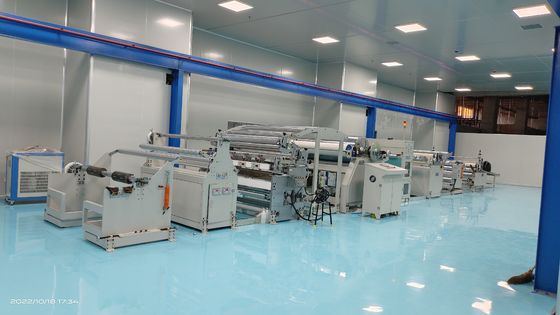

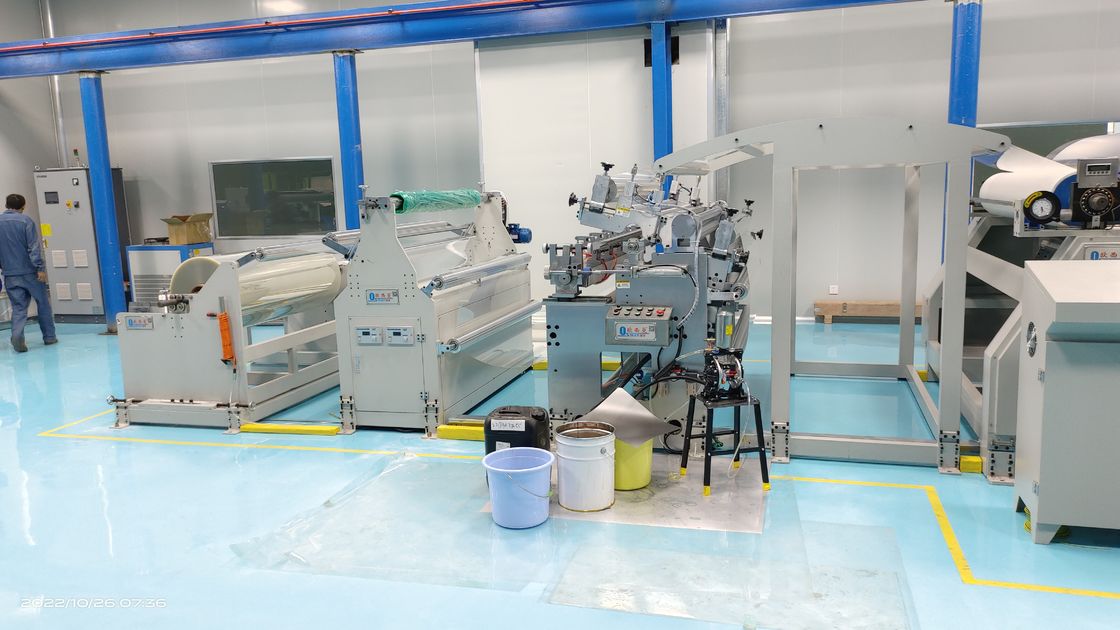

Zusammensetzung der Produktionslinie
- Eingesetztes Handschuhkästchen (für feuchtigkeitsempfindliche Beschichtungen)
- Ultraschallreinigung und Plasmabehandlung
- Schlitze für die Beschichtung mit aktiver Spaltstabilisierung(Luftschicht ist optional)
- Mehrkanalflüssigkeitszufuhrsystem (bis zu 4 Materialien)
- Stickstoffgewasserte Trocknungskammer mit gleichmäßiger Luftströmung
- Inline-Gießstation (heiße Platte oder IR)
- Optische Prüfung der Dicke und Einheitlichkeit
- Automatisches Sortieren der Platten (pass/fail)
- Zentrales ESD-sicheres Steuerungssystem
Produktübersicht

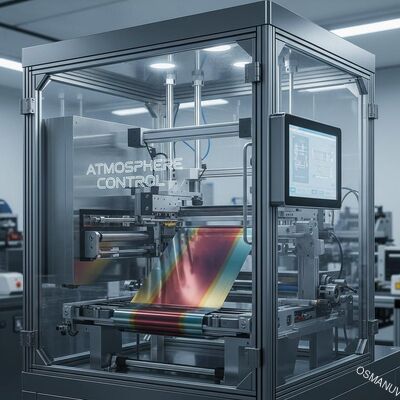

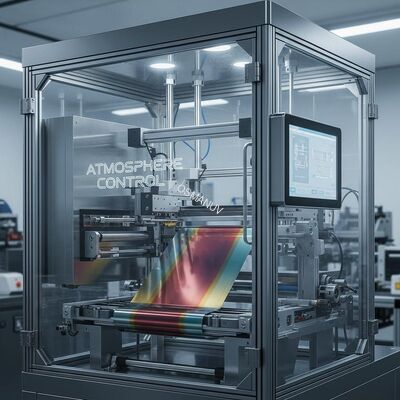

Diese Hochgeschwindigkeits-Slot-Druckbeschichtungslinie ist fürPhotovoltaik-Technologien der nächsten GenerationDer gesamte Weg von der Beschichtung bis zum Trocknen kann in einer Stickstoffatmosphäre mit O2/H2O < 1 ppm eingeschlossen werden, wodurch der Abbau empfindlicher Vorprodukte verhindert wird.
Die Schlittenmaschine verfügt über eine piezo-betätigte Spaltkontrolle, die in Millisekunden auf die Wellenform des Substrats reagiert und so eine ultragleite Filmform (Rq < 5 nm) gewährleistet.Die Linie arbeitet sowohl mit starrem Glas als auch mit flexiblen PolymerplattenVoll.Anpassungist für die Form der Matrize (konisch, konvex), die Lösungsmittelkompatibilität und die Integration der Verkapselungslamination verfügbar.
Technische Spezifikation
| Parameter | Wert (Standard) | Anpassbarer Bereich |
|---|---|---|
| Umwelt | Umgebung (Klasse 1000) | N2-Handschuhbox (O2/H2O < 0,1 ppm) |
| Breite des Substrats | 1200 mm | 100 - 2400 mm |
| Beschichtungsgeschwindigkeit | 0.5 - 10 m/min | 0.1 - 25 m/min (superlangsam für viskose Tinten) |
| Präzision der nassen Folien | ±0,5 μm (bei 10 μm Ziel) | ± 0,2 μm (mit aktiver Schwingungsdämpfung) |
| Füllstoff für Lippen | Wolframkarbid | DLC / Diamantbeschichtet / benutzerdefinierte Legierung |
| Einstellzeit nach Drehzahlwechsel | < 2 Sekunden | < 0,5 Sek (mit Vorwärtssteuerung) |
| Maximale Temperatur (nach dem Trocknen) | 200 °C | 400 °C (für den Kristallisierungsschritt) |
| Viskosität der Flüssigkeit | 1 - 2000 cP | 0.5 - 10000 cP (erhitzte Form und Leitung) |
| Durchsatz | 40 Platten/Stunde (1,2 × 2,4 m) | 10 - 120 Platten/Stunde |
| Datenoberfläche | OPC UA, Modbus TCP | SECS/GEM, REST API |
Anwendungen
- Perovskit-Absorber-Schichtbeschichtung (Tinte auf Pb/Sn-Basis)
- Spiro-OMeTAD- oder PTAA-Lochtransportschicht
- PCBM oder C60 Elektronentransportschicht für OPV
- Hybride Beschichtungen aus transparenten leitfähigen Oxiden (TCO)
Anpassungsmöglichkeiten
Unbegrenzte Anpassung verfügbar
Wir entwerfen die Geometrie der Spalte (gerade, spitze, schimmerlose oder mehrschichtige Koextrusionsart), das Umgebungsgehäuse (Vollhandschuhkasten oder Miniumgebung), die Substratheiz-/Kühlplatte,Spritzenpumpe (10 ml - 20 L Kapazität), und Software-Integration mit Ihrem vorhandenen Planer.
Wesentliche Merkmale
- Aktive Spaltstabilisierung- Kompensation der Substratbeugung in Echtzeit
- Ultra-niedriges Totvolumen(< 0,5 ml) - ideal für teure Perovskitvorläufer
- Automatische Meniskussteuerung- verhindert, dass die Luft bei hohen Geschwindigkeiten in die Luft gezogen wird
- Inline-Raufdampfbrennen mit LösungsmittelnAuswahl
- Vollständige Rückverfolgbarkeit der Daten- 21 CFR Teil 11 konform (auf Anfrage)
Unterstützung und Dienstleistungen
- 24 Monate umfassende Garantie
- Installation und Validierung von Reinräumen vor Ort
- Kostenlose Prozessunterstützung für 2 Jahre (einschließlich Formelübertragung)
- Ausbildung von Betreibern für Virtual Reality (VR)
- Ausleihkopf während der Reparatur oder Anpassung
Verpackung und Versand
- Verpackung:Alle atmosphärempfindlichen Teile in doppelten Beuteln mit N2-Rückfüllung; Hauptmaschine in einem hochwertigen Sperrholzgehäuse mit Feuchtigkeitsanzeiger
- Versand:OOG (außerhalb der Messung) für Modelle mit geschlossenem Handschuhkasten; Standard 40 ft HC für offene Modelle
- Vorlaufzeit:90 - 120 Tage (vollständig maßgeschneiderte Projekte)
Häufig gestellte Fragen
Kann die Leine beide Seiten der Platte gleichzeitig beschichten?
Ja - wir bieten ein "Flip & Coat" Modul oder eine echte zwei-Kopf-gegenteilige Konfiguration (beide vollständig anpassbar für Geschwindigkeits-Synchronisierung).
Wie hoch ist die typische Defektdichte für die Perovskitbeschichtung?
Unter Reinraum + Stickstoffumgebung sind Defekte > 50 μm weniger als 5 pro m2 - wir können mit maßgeschneiderten Reinigungszyklen weiter optimieren.
Wie lange dauert es, um von einem Beschichtungsmaterial zum anderen zu wechseln?
Mit unserem schnellen Flüssigkeits-Panel und der integrierten Säuberungsequenz dauert der Wechsel 15 Minuten - anpassbar auf ein vollautomatisiertes Reinigungsrezept.
Bieten Sie eine Pilotversion für Forschung und Entwicklung an?
Absolut, wir passen Tischplatten-Die-Coaters für 300 x 300 mm Substrate mit den gleichen Atmosphärenkontrollen an - ideal für die Produktion.
