Hocheffiziente Z-Fold-Trocknungslinie für Verbundplatten und Möbelplatten - maximale Durchsatzleistung und Energieeinsparung
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OSMANUV |
| Zertifizierung: | ISO9001 |
| Modellnummer: | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 30~45 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Material: | Kohlenstoffstahl, Edelstahl, etc. | Typ: | Industriemaschine |
|---|---|---|---|
| Wärmequelle: | Gas-, Elektro- oder Dampfheizung | Anwendung: | Trocknen verschiedener Materialien in Branchen wie der Lebensmittel-, Chemie-, Pharma- und Textilind |
| Schicht: | Zwei Schichten | Zustand: | Neu |
| Zahlung: | T/T | Heizbereich: | 9 Quadratmeter |
| Hervorheben: | Z-Falt-Trocknungslinie für Verbundplatten,Industrie-Trocknungsmaschine mit Energieeinsparung,Hocheffiziente Trocknungslinie für Möbelplatten |
||
Produkt-Beschreibung
Hocheffiziente Z-Falz-Trocknungslinie für Verbundplatten und Möbelplatten – maximierter Durchsatz und Energieeinsparungen

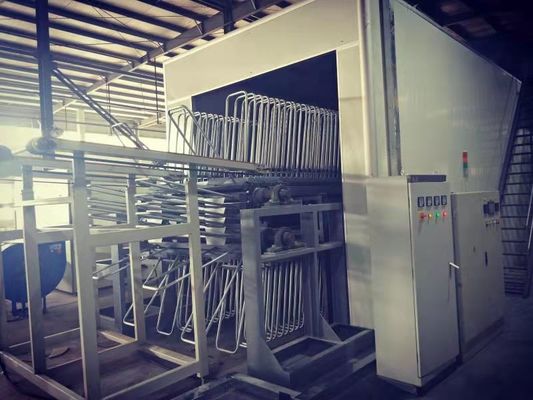

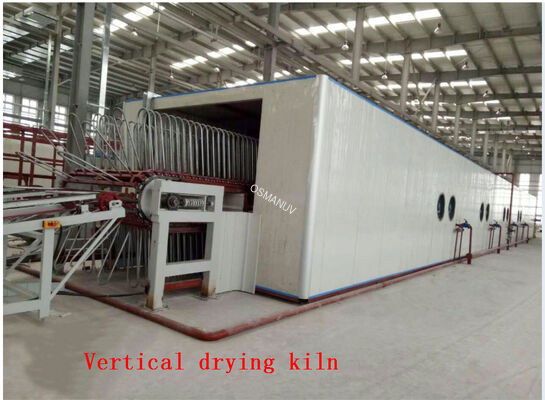

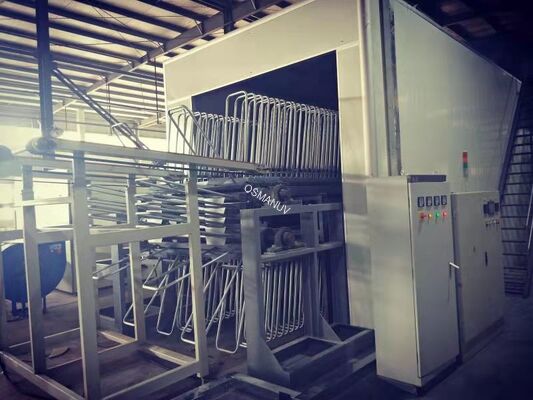

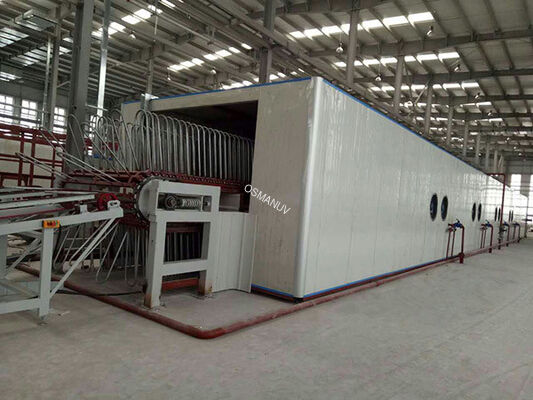

Unsere hocheffiziente Z-Falz-Trocknungslinie ist für die kontinuierliche Trocknung großer Mengen beschichteter und laminierter Platten konzipiert. Durch den Einsatz eines patentierten Z-Falz-Fördersystems (Akkordeon-Stil) erhöht es die Verweilzeit von Platten auf kompakter Grundfläche erheblich und sorgt so für eine vollständige und gleichmäßige Aushärtung von Beschichtungen, Farben und Klebstoffen auf Wasser- oder Lösungsmittelbasis. Dieses Design optimiert die Wärmeübertragung und beinhaltet eine fortschrittliche Wärmerückgewinnung, was zu einer überlegenen Energieeffizienz und einer erheblichen Reduzierung der Betriebskosten im Vergleich zu herkömmlichen Direkttrocknern führt.
Technische Spezifikationen
| Parameter | Details/Sortiment |
|---|---|
| Modellreihe | ZF-DL-HP-Serie (anpassbar) |
| Max. Panelgröße (BxL) | 1300 mm x 2800 mm (anpassbar) |

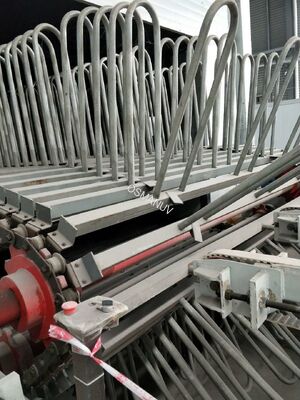

| Fördersystem | Kettenförderer mit Z-Faltung (mehrstufig). |
| Heizmethode | Indirektes Gas/Diesel, Strom oder Dampf (anpassbar) |
| Trocknungstemperaturbereich | Umgebungstemperatur – 120 °C (in Zonen einstellbar) |
| Wärmequellenleistung | 600.000 - 1.200.000 kcal/h (anpassbar) |
| Kontrollsystem | Zentralisierte SPS mit Touchscreen-HMI |
| Liniengeschwindigkeit | 0,5 - 5,0 m/min (variabel) |
| Isolierung | Hochdichte Mineralwolle für optimale thermische Effizienz |
Zusammensetzung der Produktionslinie

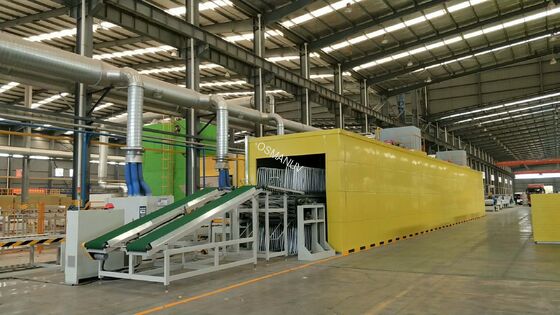

Plattenbeladung/automatischer Vorschub → Vortrocknungsabschnitt (Luftmesser/IR) → Haupt-Z-Faltungstrocknungstunnel → Kühlabschnitt → Entlade-/Stapelstation
Anwendungen
Ideal zum Trocknen von lackierten Möbelplatten (MDF, Spanplatten), laminierten Verbundplatten, beschichteten dekorativen Wandpaneelen und Türverkleidungen nach der Endbearbeitung.
Anpassungsoptionen
Diese Linie ist hochgradig anpassbar. Zu den wichtigsten Optionen gehören die Anzahl der Trocknungsebenen (zur Anpassung der Gesamtverweilzeit), spezifische Heizquellen zur Anpassung an die Versorgungseinrichtungen Ihrer Anlage, maßgeschneiderte interne Luftstromkonstruktionen für bestimmte Beschichtungen und die Integration mit vorgeschalteten Beschichtungsmaschinen.
Hauptmerkmale
- Platzsparendes Design: Das Z-Falten-Förderband maximiert die Trocknungslänge bei minimaler Bodenfläche
- Gleichmäßige und konsistente Trocknung: Die Mehrzonen-Temperaturregelung sorgt für eine gleichmäßige Wärmeverteilung über alle Platten
- Hohe Energieeffizienz: Umgewälzte Heißluft und hervorragende Isolierung reduzieren den Energieverbrauch um bis zu 35 %
- Robuste Konstruktion: Der robuste Kettenförderer bewältigt schwere Platten stabil
- Einfache Wartung: Großzügige Zugangstüren und modulares Kammerdesign vereinfachen Reinigung und Wartung
Support und Dienstleistungen
- Schlüsselfertiges Projektmanagement vom Layoutentwurf bis zur Inbetriebnahme
- Montageüberwachung vor Ort und umfassende Bedienerschulung
- Jährliche Verträge zur vorbeugenden Wartung und technischer Fernsupport rund um die Uhr
- Garantierte Versorgung mit Original-Ersatzteilen
Verpackung & Versand
Die wichtigsten Abschnitte (Kammern, Förderbänder) werden vormontiert und in robusten, seetüchtigen Kisten versandt. Schalttafeln und empfindliche Instrumente sind separat in wasserdichten Kartons verpackt. Alle Lieferungen umfassen detaillierte Packlisten, Montagezeichnungen und Installationshandbücher.
Häufig gestellte Fragen
Wie spart das Z-Fold-Design im Vergleich zu einem geraden Tunneltrockner Energie?
Die vertikale Stapelung ermöglicht eine hervorragende Wärmeschichtung und -rückführung innerhalb einer abgedichteten Kammer und minimiert so den Wärmeverlust an die Umgebung. Die kompakte Bauweise reduziert zudem die zu isolierende Fläche.
Kann diese Linie Platten mit unterschiedlichen Anforderungen an die Aushärtetemperatur verarbeiten?
Ja. Mit den unabhängig gesteuerten Heizzonen können Sie ein individuelles Temperaturprofil mit höheren Temperaturen am Eingang und niedrigeren am Ausgang erstellen, was sich perfekt für die stufenweise Aushärtung eignet.
Was ist die typische Vorlaufzeit für eine kundenspezifische Linie?
Die Lieferzeit variiert je nach Grad der Anpassung und Spezifikationen. Bei einer Standardkonfiguration vergehen in der Regel 10–12 Wochen von der Auftragsbestätigung bis zum Versand.
