Kompakter 24-Positionen-Rotations-Spin-Coater | Anpassbare Substratgrößen und Spin-Programme für Forschung und Entwicklung sowie Pilotproduktion Produktübersicht Dieser Schleuderbeschichter mit 24 Stationen ist für die Dünnschichtabscheidung von Fotolack, Polymeren, Nanopartikeln und Sol-Gel...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Spezifikation
Minimum Order Quantity:1 Satz
Price:Verhandelbar
Product Custom Attributes
Hervorheben

Rotierender Schleuderbeschichter mit 24 Positionen

,

programmierbarer Schleuderbeschichter für die Dünnschichtabscheidung

,

anpassbarer Schleuderbeschichter für die Substratgröße

Material:
Fruchtfleisch
Beschichtungsmittel:
DOD-Tintenstrahlköpfe
Heizquelle:
Elektrische IR -Heizung
Beschichtungsfläche:
Großes Gebiet
Heizmethode:
elektrisch
Kontrolle der Schichtdicke:
Einstellbar
Dimension:
Als Kundenanforderung
Modell:
Die Ausrüstung ist in der Lage, die erforderlichen Daten zu erfassen.
Integration in die Produktionslinie:
Kann in die Produktionslinie für die Zellstoffformung integriert werden
Product Description

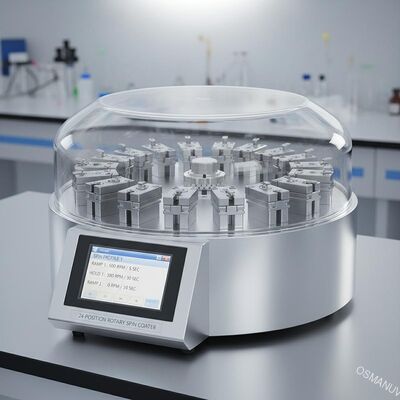

Kompakter 24-Positionen-Rotations-Spin-Coater | Anpassbare Substratgrößen und Spin-Programme für Forschung und Entwicklung sowie Pilotproduktion
Produktübersicht

Dieser Schleuderbeschichter mit 24 Stationen ist für die Dünnschichtabscheidung von Fotolack, Polymeren, Nanopartikeln und Sol-Gel-Materialien mit hohem Durchsatz konzipiert. Jede Station arbeitet unabhängig oder synchron. Das System unterstützt anpassbare Schleuderprofile (Beschleunigung, Dauer, Geschwindigkeit) für jede Station und ist somit ideal für Forschungs- und Entwicklungs- sowie Produktionsumgebungen.

Technische Spezifikationen
Parameter Wert/Bereich Anpassungsoption
Anzahl der Stationen 24 ✔ Anpassbar (16/24/32 Stationen)
Substratgröße Bis zu 12" Wafer oder 300×300 mm Panel ✔ Anpassbare Spannfuttergröße
Schleuderdrehzahlbereich 100 - 12.000 U/min ✔ Pro Station programmierbar
Geschwindigkeitsgenauigkeit ±1 U/min -
Beschleunigungsbereich 100 - 10.000 U/min/s ✔ Je nach Rezept anpassbar
Schleuderzeitbereich 1 - 999 Sek./Schritt ✔ Anpassbare Schritte
Dosiervolumen 0,1 - 20 ml pro Düse ✔ Anpassbarer Düsentyp
Motortyp Bürstenloser Gleichstromservo -
Gleichmäßigkeit der Beschichtung ±3 % (über 24 Stationen) ✔ Aufrüstbar auf ±1 %
Abgasstrom 150 - 500 m³/h ✔ Anpassbare Auspuffschnittstelle
Stromversorgung 220V / 50-60 Hz / 3,5 kW ✔ Anpassbare Spannung
Abmessungen (L×B×H) 1800×1200×900 mm ✔ Anpassbare Stellfläche
Gewicht 520 kg -
Anwendungen
  • Halbleiter-Wafer-Beschichtung (Photoresist)
  • Herstellung von OLED- und Perowskit-Solarzellen
  • Vorbereitung von Biochips und Polymerfilmen
  • Antireflexbeschichtung für Optiken
  • Nanomaterialabscheidung (Graphen, Quantenpunkte)
  • F&E-Multi-Condition-Screening (24 verschiedene Parameter gleichzeitig)
Anpassungsoptionen

Wir bieten vollständige Individualisierung:

  • Anzahl der Stationen:8 / 12 / 16 / 24 / 32 Stationen
  • Form und Größe des Substrats:runde Wafer, quadratische Platten, unregelmäßige Substrate
  • Abgabesystem:Einzelnadel, Mehrfachdüse, Spray oder Tintenstrahl
  • Umgebungskontrolle:Luftfeuchtigkeit, Temperatur, Partikelfiltration
  • Automatisierungsgrad:manuelle Beladung, halbautomatisch, vollständige Inline-Integration
  • Software:individuelle Rezeptstruktur, Barcode-Scanning, Datenexport ins MES
Hauptmerkmale
Individuelle Stationssteuerung mit unabhängigen Drehmotoren
Touchscreen mit Rezeptbibliothek (bis zu 999 Rezepte)
Echtzeit-Geschwindigkeits- und Zeitüberwachung pro Station
Anti-Tropf-Vakuumerkennung zum Halten des Substrats
Automatische Synchronisierung des Lösungsmittelspenders
Vibrationsarmes und akustisches Gehäuse
Not-Aus- und Verriegelungsschutz
Anpassbarer Abgas- und Abfallsammeltank
Support und Dienstleistungen
  • Installation und Schulung vor Ort
  • 18 Monate Standardgarantie (verlängerbar)
  • Option für Remote-Debugging und IoT-Support
  • Jährlicher Kalibrierungs- und vorbeugender Wartungsplan
  • Ersatzteilversorgung für ≥10 Jahre
  • Unterstützung bei der Entwicklung kundenspezifischer Software
Verpackung und Versand
  • Verpackung:Antistatisch vakuumversiegelt + Exportkoffer aus Sperrholz (stoßfest, feuchtigkeitsbeständig)
  • Versandart:FOB/CIF auf dem See- und Luftweg (Express optional für Tischgeräte)
  • Lieferzeit:30–45 Werktage nach Auftragsbestätigung (Anpassung fügt 15 Tage hinzu)
  • Enthaltene Dokumente:Benutzerhandbuch, Kalibrierzertifikat, CE-Erklärung
Häufig gestellte Fragen
F1: Können die 24 Stationen gleichzeitig verschiedene Schleuderprogramme ausführen?
A: Ja. Jede Station unterstützt ein anpassbares unabhängiges Rezept (Geschwindigkeit, Zeit, Beschleunigung).
F2: Welche Substratgrößen kann ich anpassen?
A: Von 5×5-mm-Chips bis hin zu 300×300-mm-Panels oder 12-Zoll-Wafern. Bitte geben Sie Ihre Substratzeichnung an.
F3: Ist diese Maschine reinraumkompatibel?
A: Ja. Klasse 100 (ISO 5) kompatibel mit optionalem HEPA/ULPA-Filtermodul.
