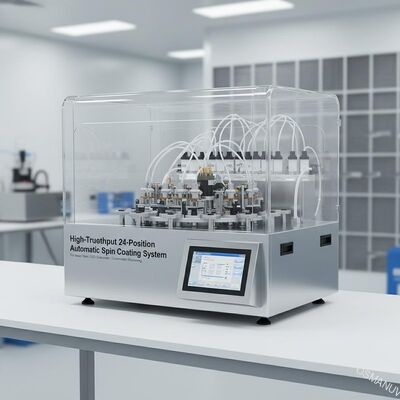

Automatisches Spin-Coating-System mit hoher Durchsatzleistung mit 24 Positionen für Wafer-, Glas- und OLED-Substrate
Produktdetails:
| Herkunftsort: | China |
| Markenname: | OSMANUV |
| Zertifizierung: | ISO9001 |
| Modellnummer: | Spezifikation |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | Verhandelbar |
| Verpackung Informationen: | Holzverpackung |
| Lieferzeit: | 30-45 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | Verhandlung |
|
Detailinformationen |
|||
| Gewicht: | Nettogewicht: 150 kg; Bruttogewicht: 160 kg | Produktionsname: | 24-Stationen Spin-Coating-Leitung |
|---|---|---|---|
| Beschichtungsmethode: | Schleuderbeschichtung | Anwendungstyp: | Industriell |
| Material: | Fruchtfleisch | Steuerschnittstelle: | Ein 7-Zoll-Nylon-Touchscreen |
| Sicherheitsfunktionen: | Not-Aus, Überlastschutz | Wichtige Verkaufsargumente: | Zellstoffgeformte Beschichtung |
Produkt-Beschreibung
Automatisches Schleuderbeschichtungssystem mit 24 Positionen und hohem Durchsatz – für Wafer-, Glas- und OLED-Substrate – anpassbare Dosierung
Produktübersicht
DerSpin Coater mit 24 Stationenist ein Dünnschichtbeschichtungssystem mit hohem Durchsatz, das für die gleichmäßige Abscheidung von Fotolack, Polymeren, Sol-Gel und Nanopartikeln auf Wafern, Glassubstraten oder Scheiben entwickelt wurde. Jede Station kann unabhängig programmiert oder im Batch-Modus betrieben werden.
Die Maschine ist vollständig anpassbar- Stationsanordnung, Schleudergeschwindigkeitsprofile, Ausgabemethode, Trommelmaterial und Abluftdesign – passend zu Forschungs- und Entwicklungsumgebungen, Pilotlinien oder Produktionsumgebungen.
Technische Parameter
| Parameter | Standardwert | Anpassbares Sortiment |
|---|---|---|
| Anzahl der Stationen | 24 | 12 / 16 / 24 /anpassbar |
| Maximaler Substratdurchmesser | 8 Zoll (200 mm) | Bis zu 12 Zoll (300 mm)anpassbar |
| Schleuderdrehzahlbereich | 100 - 8000 U/min | 1 - 12000 U/minanpassbar |
| Geschwindigkeitsgenauigkeit | ±1 U/min | ±0,5 U/minanpassbar(geschlossener Regelkreis) |
| Beschleunigungsbereich | 100 - 20000 U/min/s | Anpassbarper Software |
| Programmierbare Schritte | 10 Schritte pro Rezept | Anpassbar(unbegrenzt über PC) |
| Rezeptspeicherung | 100 Rezepte (auf HMI) | Anpassbar(Netzlaufwerk / Cloud) |
| Abgabearten | Statisch, dynamisch, Linie, Spirale | AnpassbarDüsenmuster und Timing |
| Schüsselmaterial | Polypropylen (PP) | PTFE / Edelstahl / Glasanpassbar |
| Vakuum-Spannfuttertyp | Einzelnes Mittelloch | Mehrzonen-/Kantengriffanpassbar |
| Abgasdurchflussmenge | 60 m³/h pro Station | Anpassbaran Reinraumanforderungen |
| Stromversorgung | 220V / 50Hz (einphasig) | 110V - 240V, 50/60Hzanpassbar |
Anwendungen
- Halbleiter / MEMS- Fotolackbeschichtung für Wafer (2″ bis 8″)
- OLED-/Display-Herstellung- Polymerschichtabscheidung
- Universitäts- und Forschungslabore- Materialwissenschaft, Sol-Gel-Filme
- Beschichtung von medizinischen Geräten- biokompatible Filme
- Anpassbar für: Perowskit-Solarzellen, Kohlenstoff-Nanoröhrchen-Abscheidung, Dickschichtpasten
Hauptmerkmale
- Batch- oder unabhängiger Stationsbetrieb- Jede Station kann unterschiedliche Rezepte ausführen
- Drehzahlregelung mit geschlossenem Regelkreis- Hält die Geschwindigkeit bei unterschiedlichen Belastungen aufrecht
- Kantenentlackung (EBR)optional auf ausgewählten Stationen
- Synchronisierung der automatischen Dosierungmit Spinbeschleunigungsprofil
- Vakuumerkennung und -verriegelung- Verhindert ein Durchdrehen ohne ausreichendes Futtervakuum
- Touchscreen-Schnittstellemit Echtzeit-Geschwindigkeits-/Zeit-/Schrittanzeige
Anpassungsoptionen
Alle Modelle unterstützenvollständige Anpassung:
- Anzahl der Stationen (bis zu 48 in Dual-Tier-Konfiguration)
- Drehmotortyp (bürstenloser Gleichstrom / Servo / luftbetrieben)
- Dosierautomatisierung (Spritzenpumpe / Peristaltik / Drucktank)
- Umgebungskontrolle (Temperatur/Feuchtigkeit/Inertgasspülung)
- Reinraumkompatibilität (Klasse 10 bis Klasse 100.000 –anpassbar)
- SECS/GEM- oder RS232-Datenexport für Fertigungsausführungssysteme
Support und Dienstleistungen
- 24 Monate Garantie auf Elektronik, 12 Monate auf Motoren
- Lebenslanger technischer Support per Telefon, E-Mail oder WhatsApp
- Schulung und Installation vor Ort (für Industriemodelle)
- Ersatzteile werden innerhalb von 48 Stunden weltweit versendet
- Unterstützung bei der Anpassungstechnik(CAD-Zeichnungen + SPS-Code) enthalten
Verpackung und Versand
- Verpackung: Antistatischer Vakuumbeutel + Schaumstoffhalterung + verstärkter Exportkarton (Bankmodelle) oder Sperrholzkiste (Standmodelle)
- Versandarten: DHL/FedEx (kleine Einheiten), Seefracht (FOB/CIF), Luftfracht
- Lieferzeit: 20 - 45 Tage basierend aufAnpassungsebene
Häufig gestellte Fragen
F: Können alle 24 Stationen gleichzeitig mit unterschiedlichen Geschwindigkeiten fahren?
A: Ja und nein – In der Version mit unabhängigem Motor (höhere Kosten), ja. In der Version mit geteiltem Antrieb laufen alle mit der gleichen Geschwindigkeit, können aber unterschiedliche Abgabezeiten haben –anpassbarzu Ihrem Bedarf.
F: Was ist die Mindestsubstratgröße, die das Spannfutter aufnehmen kann?
A: Standardspannfutter halten 2″ bis 8″. Für kleinere Stücke (1 cm × 1 cm) können wiranpassenVakuumspannfutter mit reduzierten Vakuumzonen.
F: Kann ich diesen Beschichter für hochviskose Materialien (wie SU-8 oder dicken Fotolack) verwenden?
A: Ja. Wir könnenanpassendas Motordrehmoment und die Dosierdüse (größere Stärke) für hochviskose Anwendungen.
